Занесение адреса

Сброс -0

УХ тт тт тт

Адресный регистр

Считывание

-Запись

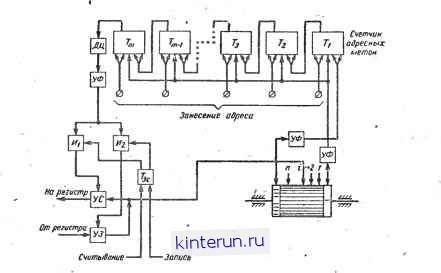

Рис. 24-86. Схема управления ЗУ на магнитном барабане со - счетчиком и адресным регистром.

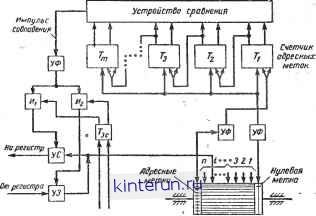

Рнс. 24-87. Схема управления ЗУ на магнитном барабане со счетчин ком адресных меток.

Запоминающие устройства на ферритовых сердечниках

Ферритовые сердечники, обладающие двумя устойчивыми состояниями намагничивания, могут успешно применяться для запоминания цифр двоичной системы - счисления 0 и 1.

Существует несколько систем построения запоминающих устройств на ферритовых сердечниках, но все они могут быть разделены на две основные группы:

запоминающие устройства, в которых используется один сердечник на один разряд двоичного числа;

запоминающие устройства, в которых используется два сердечника на. один разряд двоичного числа.

В зависимости от способа записи и считывания запоминающие устройства можно разделить на:

запоминающие устройства матричного типа;

запоминающие устройства типа Z. Рассмотрим принцип действия этих систем памяти.

Ферритовое запоминающее устройство матричного типа

С целью удобства построения схем управления процессами записи и считывания сердечники в ферритовом запоминающем устройстве располагаются в виде двухмерных матриц. Каждый сердечник пронизывается управляющими обмотками.

Рис. 24-88. Двухмерная матрица.

. На рис. 24-88 изображена двухмерная матрица с управляющими обмотками в виде отдельных проводников. На схеме приняты следующие обозначения: / - считывающий провод; й - компенсирующий провод; 3, 4 - координатные провода-

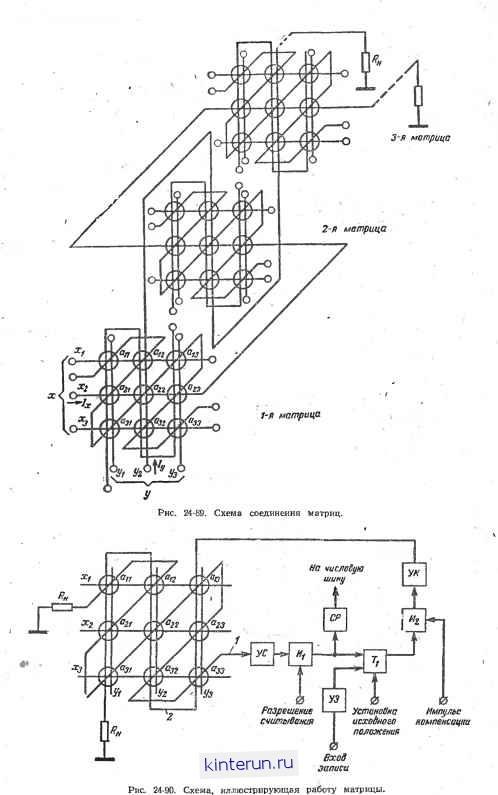

Каждая матрица служит для представления одного разряда всех запоминаемых чисел. Например, первая матрица хранит первые разряды всех чисел, вторая - вторые разряды всех чисел и т. д. Следовательно, емкость запоминающего устройства определяется количеством сердечников в матрице. Для хранения чисел, представленных к-двоичными разрядами, требуется п матриц. На рис.. 24-89 показано соединение проводов между отдельными матрицами. Адрес ячейки памяти состоит из адреса строки Xi и адреса столбца yt. Для записи или считывания информации по заданному адресу на соответствующие координатные провода хи г/,--подаются импульсы тока, каждый из которых в отдельности создаетч напряженность магнитного поля, недостаточную для изменения магнитного состояния сердечников, находящихся на полувозбужденных проводах. На сердечник же, находящийся на пересечении выбранных координатных проводов, будет действовать суммарная напряженность магнитного поля, достаточная для перемагничива-ния сердечника. Так, например, при подаче импульсов тока на координатные провода Хэуз (рис. 24-88) суммарное магнитное поле действует лишь на сердечник а23. На сердечники же а21, йгг, <г13, а33 будет действовать магнитное поле, недостаточное для перемагничивания этих сердечников. Обычно при записи и считывании используются биполярные импульсы тока. Условимся в дальнейшем, что положительная часть биполярного импульса перемагничи-вает выбранный сердечник в нулевое состояние, отрицательная часть перемагничи-вает его в единичное состояние.

Рассмотрим работу одной матрицы. Пусть в сердечнике агъ (рис. 24-U0) запи-. сана единица. Для считывания информации из сердечника а23 на координатные провода х2, Уз подаются биполярные импульсы тока (рис. 24-91,а, б). В результате действия положительной части биполярного импульса сердечник перемагничивается и на считывающем проводе / (рис. 24-90) возникает импульс положительной полярности (рис. 24-91, в). Считанный импульс с выхода усилителя считывания поступает на вход схемы Hi, на второй вход которой подается импульс разрешения считывания. При совпадении считанного импульса с импульсом разрешения (рис. 24-91, г) схема Ht открывается, сигнал поступает на триггер , Т\ и через схему разделения СР передается на числовую шину (рис. 24-91, <Э).

Триггер ti в цепи регенерации служит для восстановления информации, стирающейся при считывании, и управляет работой схемы И2, на второй вход которой подается импульс компенсации (рис. 24-91, ж).

При считывании единицы импульс -с выхода \4i устанавливает триггер Г, в состояние (рис. 24-91, е), при котором схема И2 закрыта.
