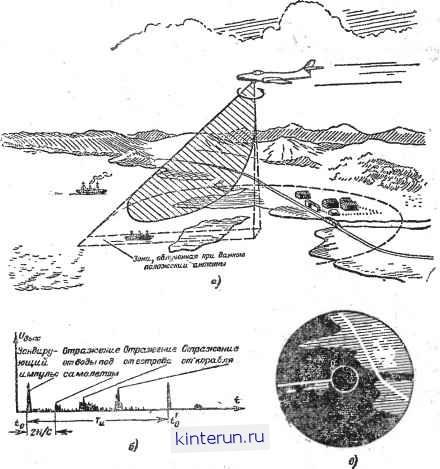

Автоматическая электрика Автоматика радиоустройств линии нулевой высоты позволяет непосредственно по номограмме отсчитать высоту цели. Все индикаторные устройства размещают в одной кабине, каждое обслуживается отдельным оператором, причем начальные данные о целях снимаются с ИКО и уточняются на двух других индикаторах. Тренированные операторы при такой системе индикации могут осуществлять одновременное наведение истребителей на несколько целей. Самолетная панорамная РЛС с круговым обзором Рассмотрим принцип формирования радиолокационного изображения на экране индикатора РЛС с круговым обзором. Антенна создает диаграмму направленности, описываемую функцией cosec2 у (рнс. 25-134). При такой форме диаграммы интенсивность сигналов, отраженных от одинаковых, но разноудаленных отражателей, на входе приемника будет одной и той же, ![]() Рис. 25-134. Диаграмма направленности панорамной РЛС с круговым обзором. что обеспечивает пропорциональность яркости изображаемых участков их отражающим свойствам. Поверхность земли, покрытая растительностью, отражает равноинтенсив-но, независимо от угла падения у. При длине волны РЛС Х=3 см эффективная отражающая площадь одного метра такой поверхности а составляет 0,01-0,005 м2. На экране такие поверхности будут выглядеть в виде слабосветящихся утастков. Спокойные водные поверхности отражают радиоволны зеркально, поэтому при уфя/2 сигналы от водной поверхности в приемник не возвращаются, и этим участкам на экране будут соответствовать темные места. Застроенные участки дают очень сильное и неравномерное отражение. Крыши домов и их стены с асфальтом улиц часто образуют конфигурации, сходные с искусственными уголковыми отражателями, благодаря чему отраженные сигналы приходят в основном в направлении РЛС и все искусственные сооружения дают на экране ярко засвеченные участки. На рис. 25-135,6 показано выходное напряжение приемника импульсной РЛС, соответствующее рельефу, показанному на рис. 25-135, а. Его характер отображает вид рельефа. Это напряжение подаег-30* ся на электрод трубки индикатора, управляющий яркостью свечения экрана. В индикаторе используется радиально-круговая развертка луча, благодаря чему на экране создается условное изображение местности (рис. 25-135,в). Функциональная схема панорамной РЛС импульсного типа (рис. 25-136). Такие РЛС используют при бомбометании и навигации. Панорамные РЛС обычно имеют три режима работы: режим поиска (навигации), режим прицеливания и режим работы с наземными или корабельными маяками-ответчиками. В режиме поиска от РЛС требуется большая дальность действия, в режиме прицеливания требования к дальности снижаются, но необходимы высокие точность и разрешающая способность. Режим маяк характерен очень большой дальностью обнаружения активных ответов. Для того чтобы удовлетворить этим требованиям при однозначном измерении дальности и одной и той же средней мощности источников питания, необходимо, чтобы выполнялось условие Fhth=const, где Fn - частота посылок, ти - длительность импульсов. Это требование определяет особенности построения РЛС и, в первую очередь, синхронизатора. Синхронизатор, кроме импульсов запуска, должен вырабатывать масштабные импульсы, служащие для создания высокостабильной шкалы дальности и использующиеся также для калибровки системы связи по дальности с оптическим прицелом и схемы электронного визира. Для обеспечения требуемой стабильности частоты следования масштабныл импульсов в качестве задающего генератора используется генератор с самовозбуждением и кварцевой стабилизацией. Он вырабатывает колебания синусоидальной формы, стабильность частоты которых имеет порядок Ю-5. Частота колебаний кварцевого генератора делится цепочкой делителей частоты. Коэффициенты отдельных делителей выбирают из условия получения масштабных импульсов с удобными для отсчетов значениями цены деления шкалы и запускающих импульсов с нужной частотой посылок. В качестве делителей используют обычно блокинг-генераторы, работающие в режиме деления. На выходе последнего делителя получаются импульсы, следующие с частотой посылок зондирующих импульсов и служащие для запуска передатчика и схем задержки импульсов запуска развертки. Так как РЛС может иметь трн различные частоты посылок, соответствуюших трем основным режимам работы, то последний делитель должен иметь три значения коэффициента деления. Передатчик. Управляющие импульсы, поступающие в передатчик для его запуска, предварительно задерживаются из строго фиксированное время. Схема формирования запускающих импульсов обычно ![]() Рис. 25-135. Формирование панорамного изображения местности. состоит из ждущего мультивибратора и каскада совпадения. Мультивибратор запускается управляющими импульсами и вырабатывает импульсы длительностью, несколько превышающей требуемую задержку. Эти импульсы подаются на один из входов каскада совпадений На второй вход подаются опорные импульсы одного из делителей. Импульс на выходе каскада совпадений возникает в строго фиксированные моменты, соответствующие приходу второго опорного импульса. Таким образом, импульсы запуска передатчика получают строго фиксированную задержку, необходимую для того, чтобы была возможность запуска развертки в индикаторе как раньше, так и позже импульса передатчика. Схема развертки дальности может запускаться как с выхода схемы ступенчатой задержки так и с выхода плавной задержки. Ступенчатая задержка развертки служит для двухшкальиого измерения дальности и применяется при работе с маяками и при необходимости рассмотреть удаленные цели в крупном масштабе. Схема ступенчатой задерж-к и развертки задерживает управляющие импульсы ступенями, на строго фиксированные интервалы. Максимальная величина задержки выбирает&я такой, чтобы обеспечивалось измерение дальности порядка 600-700 км на шкале с наиболее мелким масштабом. Схема плавной задержки развертки используется в основном в режиме прицеливания, но может применяться и в режиме поиска и навигации при наблюдении близких целей. Схема формирования измерительного импульса ( электронного визира ) осуществляет плавную, задержку импульсов в пределах, нужных для отсчета дальности. Импульсы с выхода этой схемы подаются через видеоусилитель на управляющий электрод трубки, образуют иа экране светящееся кольцо, радиус которого Высокочастотный

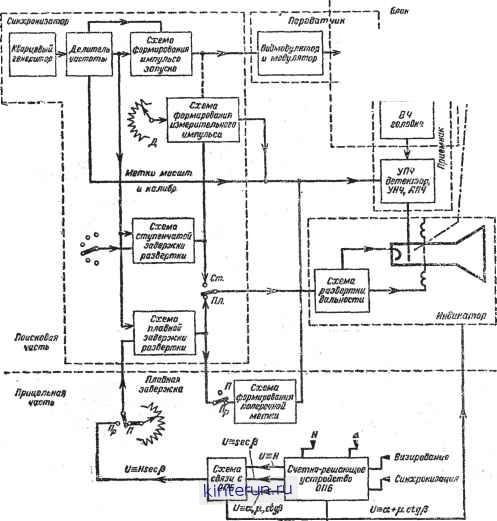

![]() у на Э СВР Рис. 25-136. Функциональная схема панорамной РЛС кругового обзора. Up - прицеливание; Я -поиск; а-угол сноса; р-угол визирования цели; Ц- угол наклона плоскости визирования; Л - отставание бомбы. можно менять при помощи потенциометра дальность , имеющего шкалу, проградуиро-ванн\ю в километрах. Запуск схемы может осуществляться как импульсами запуска передатчика, так и импульсами с выхода схемы ступенчатой задержки. Последнее - более удобно. На вход передатчика от синхронизатора подаются импульсы запуска, имеющие малую амплитуду и одинаковую для всех режимов длительность. Импульсы преобразуются по длительности в соответствии с режимом работы и усиливаются по мощности. Преобразование импульсов по дли- тельности осуществляется в подмодуляторе. Подмодулятор обычно представляет собой блокинг-генератор, имеющий переменные параметры сеточной цепи, изменяемые с переключением peжимai что и приводит к изменению длительности импульсов при различных режимах работы. Эти импульсы используются для управления цепью сетки мощной модуляторной лампы, в анодную цепь которой включен генератор. В качестве ГВЧ в импульсных РЛС используют магнетроны, так как только приборы этого типа дают возможность получить необходимые большие мощности (по-
|
