Разностный канал

Рис. 25-148. Схема обработки и выходные устройства секторного радиопеленгатора.

гатора в направлении на пеленгуемую радиостанцию не превышает ±4,5°.

Сигналы каждой группы вибраторов, снимаемые с выхода компенсатора, поступают в приемник. В приемнике используется схема суммарно-разностной обработки сигналов (рис. 25-148). На входе приемника имеем два напряжения от двух соседних групп вибраторов:

(nd3 \

Щ( - -у- sin ф 1

, = Um cos

I nd3 , \

[(B0f+ --51Пф1 ,

где Йэ - расстояние между центрами соседних групп вибраторов (эквивалентная база). На выходе схемы сложения выделяется

суммарный сигнал

-- sin ф ]

X cos %г.

(25-155) разностный

а на выходе схемы вычитания -сигнал

(nd3 \ р = 1 - Щ = 2Um sin -- sin ф i X

V 0

Xsin<o0*. (25-156)

После фазирования этих сигналов по высокой частоте путем поворота фазы одного из них на 90°, они подаются для сравнения на отклоняющие пластины электроннолучевой трубки индикатора. Электронное пятно трубки прочерчивает светящуюся линию, образующую с началом отсчета (вертикальным диаметром трубки) угол а, определяв-

мый соотношением

tg а =~il =tg --апф

sin ф.

Шкала углов а в соответствии с этой формулой градуируется в значениях определяемых пеленгов ф.

При малых значениях угла ф (в пределах рабочего сектора ф<±4,5°) можно принять:

а --ф и фя-~. (25-157)

Для случая 40 фиксированных позиций ротора компенсатора пеленг на радиостанцию определяется выражением

у0 ~ 9°N + у, (25-158)

где N - номер фиксированной позиции ротора компенсатора, соответствующий выбранному положению рабочего сектора.

При наличии звукового выходного устройства в виде телефонного канала в пеленгаторе может применяться слуховая пеленгация и два режима работы: поиск и пеленгация . В режиме поиска телефонный выход подключают к суммарному каналу и, вращая ротор компенсатора, грубо определяют направление на радиостанцию по максимуму сигнала в телефонах. Подключив затем телефоны к разностному каналу, уточняют пеленг по минимуму сигнала в телефонах.

В диапазоне ДВ дальность действия секторных радиопеленгаторов при работе с самолетными радиостанциями может достигать нескольких тысяч километров.

Ошибка определения пеленга о (ф) -0,25°.

Бортовой амплитудно-фазовый радиопеленгатор. Примером бортового амплитудно-фазового автоматического радиопеленгатора является самолетный автоматический радиокомпас (АРК), функциональная схема которого приведена на рис. 25-149.

Для определения направления на пеленгуемую радиостанцию в состав АРК входят две антенны: рамочная (см. т. 1, стр. 296), имеющая диаграмму направленности в виде восьмерки, и ненаправленная.

Если пеленгуемая радиостанция создает в точке приема напряженности поля Е=£а cos шо г, то э. д. с, наводимая в рамке, равна (рис. 25-150):

ер = Ер.какс sin ф sin oBi, (25-159)

где £р

: - амплитудное значение э. д. с. рамки.

Сигнал на зажимах рамки оказывается сдвинутым на 90° относительно возбуждающего его поля.

Использование при пеленгации одной рамочной антенны приводит к неоднозначности определения пеленга и другим недостаткам, свойственным .методу пеленгации по минимуму. Поэтому в АРК сигнал рамки (рис. 25-151,6) суммируют (после поворота фазы на 90°) с сигналом от ненаправленной

антенны, равным eA=£acosfi>of (рис. 25-151,а). Результирующий сигнал будет:

ес = еР + sA - - ЕаО + sintp)cos ю(\(. (25-160)

Диаграмма направленности такой ая- тенной системы в полярных координата*

Сетсин-привмкик

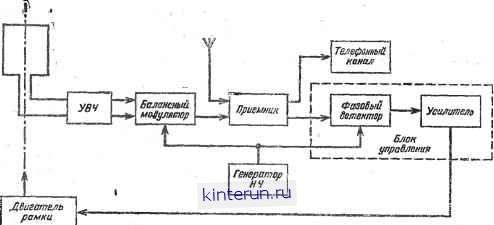

Рис. 25-149. Функциональная схема АРК.
