Рис. 25-175. Общая схема радионавигационной системы с использованием искусственных спутников Земли.

Рис. 25-176. Схема определения текущего значения расстояния до спутника.

функции fnpM (t) в точке U при условии, что (ro/Wo)2 равна:

Отсюда

dfnpi,

= ;-. (25-170)

(25-171)

Для нахождения w0 необходимо измерить частоту £Доп для нескольких (не менее двух) значений t и вычислить дао и го из (25-169) и (25-171).

При определении местоположения корабля (самолета) по сигналам ИСЗ

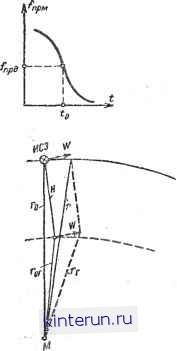

Рис. 25-177. Изменение частоты принимаемых сигналов ИСЗ во времени.

Рис. 25-178. Схема определения местоположения объекта по сигналам ИСЗ.

решается обратная задача, т. е. находится минимальное расстояние от спутника до наблюдателя при известных координатах и параметрах движения спутника (рис. 25-178). По формуле (25-171) при известном значении скорости спутника Wo вычисляется расстояние г0. Затем определяется

Рис. 25-179. Гиперболический метод определения положения объекта по сигналам ИСЗ.

минимальная горизонтальная дальность

гог = \ /д - Н2 , где И - высота спутника над Землей. Откладывая значение г0.г на перпендикуляре к проекции орбиты спутника на Земле, находим точку расположения наблюдателя (точка Af).

Местоположение точки М можнЪ определить и другими способами, например подсчетом числа биений между принимаемым сигналом /прЫ и частотой местного гетеродина /г. Частота биений

б - fr - /при -

с dt

где б - постоянная разность частот между передатчиком и местным гетеродином. Подсчет числа биений аналогичен интегрированию в определенном промежутке времени.

. Приемнин

Дешифратор

Датчик времени

Передатчик

Передатчик

Шифратор

-6-4-

Задающий генератор

Приемник сигналов точного времени

Рнс. 25-180. Функциональная схема оборудования ИСЗ.

Печатающее устройство

ГетероВин

Счетчик fg и блок поправки

Смеситель

Блок орбитальных ванных

Вычислитель

Координаты земли

Датчик Времени

Блок памяти

Индикаторные устройства

Приемник сигналов точного времени

Рис. 25-181. Функциональная схема оборудования подвижного объекта при определении местоположения по сигналам ИСЗ.

Число биений за период от ti до t%

где A=(f2-h)6, ri и r2 - расстояния от наблюдателя до ИСЗ в моменты времени U и h.

Таким образом, величина N6 определяет разность расстояний от двух известных точек до точки М. Поверхностью положения будет гиперболоид с фокусами в указанных двух точках. Определив разность расстояний в моменты t2 и Гз, можно получить второй гиперболоид. Следы двух гиперболоидов на плоскости, проходящей через

точку М и точки расположения ИСЗ, образуют две пересекающиеся в точке М гиперболы (рис. 25-179).

Если величина б неизвестна, то можно использовать измерения за три интервала времени н получить три гиперболы с известными фокусами, а затем подбирать значение б до тех пор, пока все гиперболы не пересекутся в одной точке земной поверхности. Временные интервалы Г[-f2 и --Гз составляют примерно 1-2 мин, поэтому при измерениях необходимо вносить поправки на собственное движение наблюдателя (точки М).

Упрощенная функциональная схема оборудования ИСЗ (рис. 25-180). Параметры орбиты, определяемые наземными станциями, передаются на спутник 2 раза в сутки. Переключение оборудования ИСЗ для приема сигналов

наземной станции производится с помощью переключателя прием - передача по программе. Для точного отсчета времени используется приемник сигналов точного времени. Сигналы наземных станций расшифровываются в дешифраторе, и параметры орбиты запоминаются в блоке памяти. Напряжения, соответствующие параметрам орбиты, поступают в шифратор, который модулирует высокочастотные колебания передатчика, работающего на частоте 200 Мгц). Второй передатчик, работающий на частоте /2(2= 100 Мгц), излучает немодулированные колебания. Сравнение двух сигналов ИСЗ с разными частотами в приемном устройстве наблюдателя позволяет практически исключить ошибку измерения fx, вызываемую ионосферной рефракцией радиоволн. Данные об орбите передаются со спутника с интервалом в 2 мин. Стабильность частоты передатчиков очень высока (изменение частоты за 15 мин не превышает 5-Ю 9 от среднего значения).

Упрощенная функциональная схема оборудования подвижного объекта (рис. 25-181). В состав оборудования входят приемники сигналов спутника точного времени. Для выделения частоты биений сигналы спутника смешиваются с частотой местного гетеродина, относительный уход частоты которого за время прохождения спутника (15 мин) не должен превышать величины 10-9. Измерение частоты биений и введение поправки на влияние ионосферы производится в счетчике частоты fe и блоке поправки, с выхода которого истинная частота биений в виде двоичного кода поступает в ЦВМ. Сигналы, характеризующие параметры орбиты, выделяются в блоке орбитальных данных и также поступают в виде двоичного кода в ЦВМ. После обработки в ЦВМ число биений и данные орбиты фиксируются на ленте печатающего устройства в цифровом виде.

На основе полученных данных с помощью вычислителя определяются координаты ИСЗ и затем местоположение объекта в земной системе координат. Окончательные результаты представляются на соответствующих индикаторах, например, в виде значений широты и долготы объекта или в виде светящейся точки на специальном планшете штурмана.

Ошибка определения местоположения объекта зависит в основном от точности определения параметров орбиты и может не превышать 1 км. Учет несимметрии земного шара позволит уменьшить величину ошибки примерно в 2-3 раза, но потребует усложнения аппаратуры системы.

При наличии на орбите четырех спутников средний интервал между определениями местонахождения составляет 110 мин. В промежуточных точках этого интервала должны использоваться другие навигационные системы (например, инерциальные системы счисления пути).

Системы посадки и управления воздушным движением

Системы посадки и управления с помощью соответствующих технических средств осуществляют: 1) привод летательных аппаратов в район посадки; 2) управление воздушным движением в районе посадки; 3) посадку и организацию движения по летному полю.

Линия Плоскость

плакирования планирования

ВПП,/\ гол /Ось ВПП х- планирования /

Плоскость земли

Рис. 25-182. Схема образования линии планирования.

\ Средства привода должны обеспечивать непрерывное указание экипажу направления на аэродром и оставшегося расстояния до него с дальности порядка 250 км.

Средства управления воздушным движением должны обеспечивать создание зон ожидания в районе посадки, управление движением отдельных летательных аппаратов с целью предупреждения столкновений, информацию экипажа об особенностях захода на посадку и выполнения посадки и т. п. Дальность действия средств управления должна быть порядка 150 км.

Средства, позволяющие осуществить посадку, должны указывать экипажу (рис. 25-182) плоскость посадочного курса, плоскость планирования и расстояние до оптимальной точки приземления на взлетно-посадочной полосе (ВПП).

Требуемая точность посадки достигается при ширине зоны курса, равной примерно 1° и зоны планирования - 0,5°.

Указание величины отклонения летательного аппарата от плоскости посадочного курса должно производиться непрерывно до момента приземления, начиная с дальности 70-80 км, и от плоскости планирования - с дальности 25-30 км от начала ВПП.

Положение лнниа планирования должно быть стабилизировано по вертикали и горизонтали с точностью ±0.,25 . Чувствительность аппаратуры должна обеспечивать индикацию смещения летательного аппарата от заданной линии планирования иа 0,25е влево или вправо и на 0,1° вверх или вниз.

Средства организации движения по летному полю должны обеспечивать раздельное наблюдение самолетов на летном поле и передачу им указаний о направлениях и порядке движения.
