3. Ребра на изолирующей поверхности должны иметь высоту не менее 2,5 мм. В этом случае расстояние утечки исчисляется, как указано на рис. 12.24, ж.

1,0м

Рве. 12.26. Монтаж аппаратов на рейках.

4. Если высота ребра менее 2,5 мм, то расстояние утечки исчисляется, как указано на рис. 12.24, е.

5. При определении расстояний утечки поверхности тел из проводящих материалов, которые не имеют иной изоляции, кроме

слоя окисла, лака или эмали, считаются неизолированными.

6. Поверхность изоляции на расстоянии утечки должна быть гладкой для уменьшения скопления пылн.

7. Наиболее благоприятными для работы изолирующей поверхности являются следующие положения токоведущей ошиновки на изолирующей поверхности , (рис. 12.24, а): вертикальное; наклонное, обращенное вниз; горизонтальное, обращенное вниз; наклонное, обращенное вверх с наклоном более 70 *.

Уплотнение оболочек. Для обеспечения требуемой степени защиты оболочек используют следующие способы уплотнения, показанные на рис. 12.25.

Уплотнение без резинового шнура . . . Для IP 31

Уплотнение на плоскость........Для IP 41

Уплотнение на нож...........Для IP 64

Уплотнение лабиринтное........Для IP64

Установка аппаратуры. Релейно-контак-торные аппараты, полупроводниковые приборы и интегральные компоненты устанавливаются следующими способами: на изоляционных плитах; на металлических перфоплнтах; на рейках; в блочных конструкциях.

Силовые полупроводниковые приборы (при сборке их в панельные блоки) и релейно-контакторные аппараты с задним присоединением электрического монтажа устанавливаются на изоляционных плитах. По шаблонам в плитах сверлятся н фрезеруются установочные отверстия.

Такой способ монтажа аппаратуры используется в НКУ с двусторонним обслуживанием.

В навесных шкафах, пультах н НКУ одностороннего обслуживания с панельными блоками используется способ установки аппаратов на перфоплнтах.

Аппараты переднего присоединения монтируются на перфорированных отверстиях

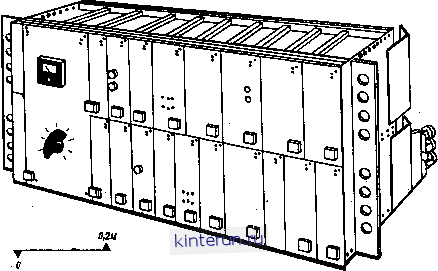

Рис. 12.2Г. Аналоговый регулятор УБСР-АИ.

12.6]

Конструирование НКУ

металлических плит с помощью плавающих гаек.

В последние годы большое распространенне за рубежом и в отечественном электро-

Рис. 12.28. Блок-двойка на тиристорах Т-320.

аппаратостроеинн получил способ монтажа аппаратуры на рейках (рнс. 12.26). Сборка аппаратов иа рейках позволяет полностью использовать установленную аппаратуру в

Полупроводниковые приборы и интегральные компоненты монтируются в основном на печатных платах, устанавливаемых в блочных конструкциях.

Тенденции к миниатюризации схем управлення поставила новые требования к конструкции блочных устройств:

повышение плотности монтажа на печатных платах и точности трассировки проводников, уменьшение ширины проводников и промежутков между ними до 0,2 мм;

снижение количества переходных контактных пар;

возможность проектирования и изготовлении фотошаблонов машинными способами;

снижение металлоемкости, повышение точности и технологичности конструкций.

Этим требованиям соответствует конструкция БУК-б (рнс. 12.27), состояшая нз кассет и ячеек (каркасы встраиваемые и платы вдвижные по ОСТ 16.0.684.043-78).

Кассета состоит нз реек и несущего уголка, имеющих Специальный профиль, и боковин. Вся конструкция разъемная собирается с помощью винтовых соединений. Матерна всех несущих деталей - алюминиевый сплав. Ячейка вставляется в кассету по пластмассовым направляющим. Монтаж между ячейками выполнен объединяющей печатной платой.

С целью расчленения процесса сборки преобразовательных устройств, взаимозаменяемости отдельных частей конструкции силовые полупроводниковые приборы с импульсными узлами, ЛС-цепимн и другими

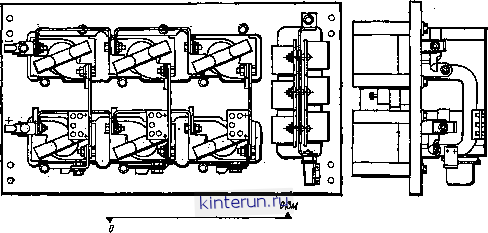

Рис. 12.29. Блок панельный шестерка на тиристорах Т9-160.

НКУ. повысить монтажную готовность устройств на заводе-изготовителе, дает возможность на объекте в процессе эксплуатации прн изменении схемы управлення демонтировать и устанавливать другие аппараты без нарушения конструкции НКУ.

Аппаратура устанавливается непосредственно на Сч)бразные рейки нли через переходные платы.

элементами схемы собираются в специальные силовые объемные нлн панельные блоки (рнс. 12.28, 12.29).

Список литературы

Стандарт СТ 038-1120-78. Устройства комплектные низковольтные для распределения электрической энергин и увравления ее праемииками (НКУ). Термины и оиределения.

гост 12.2.007.0-75. Изделия злектротехии-ческие. Общие требование! безопасности.

гост 12.2.007.7-76. Устровства управления комплектные иа напряжение до 1000 В. Требования безопасвости.

гост 12.4.027-76. ССВТ. Знаки электрического напряжения. Форма и размеры. Технические требования.

ГОСТ 7147-70. Шнафы распределительные силовые на номинальное напряжение до 660 В. Технические требования.

ГОСТ 14264-80.Изделия электротехнические. Оболочки. Степени защиты. Обозначения. Методы нспытаний.

ГОСТ 14932-69. Плиты изоляционные. Конструкции и исполнительные размеры.

ГОСТ 15064-69. Рамы станций управлеиия алектроуставовиами. Типы, конструкция и основные размеры.

ГОСТ 15160-69. Машины, приборы и другие технические изделия. Исполнения для различных климатических райоиоз. Категории, условия эксплуатации, хранения в транспортирования в части воздействия климатических факторов аиешвей среды.

ГОСТ 16643-70. Изделия электротехнические. Исполнения для различных климатических районов. Общие технические требования в части воздействия климатических факторов внешней среды.

ГОСТ 16962-71. Изделия электронной техники и электротехники. Механические и климатические воздейстаня. Требования и методы испытаний.

ГОСТ 17Sia-72. Изделия электротехнические. Условия эксплатаанв в частв воздействия механических факторов внешней среды.

Грет 18279-72. Устройства распределитель-

ные комплеитные напряжением до 660 В. Общие технические условия.

ГОСТ 19735-74. Устройства комплектные иа напряжение до 1000 В для электрических станций и подстанций. Общие технические условия.

ГОСТ 22789-77. Устройства, комплектные на напряжение до 1000 В. Общие технические условия.

ОСТ 16.0.684.043-78. Агрегатные комплексы средств управления электрооборудованием. Система базовых несущих конструкций. Блочные унифицированные конструкции.

ОСТ 16.0.684.116-74. Пульты управления электроприводами. Типы и основные размеры.

ОСТ 16.0.684.116-74. Ящнки управления электроприводами. Типы н основные размеры. Технические требования.

ОСТ 16.0.684.197-75. Устройства комплектные на напряжение до 1000 В для электрических станций и подстанпий. Металлические коиструк-цин. Основные размеры.

ОСТ 16.0.684.198-75. Устройстаа комплеитные управлеиия электроприводами. Каркасы щитов открытых, стеллажи, рамы и стойки. Типы и осиозные размеры. Технические требовавия.

Низковольтные комплектные устройства (НКУ) распределения и управления заводского изготовления. Публикация № 439 Международной электротехнической комнсснн, 1973.

Гелль п. п., Иванов-Бсипович Н. к. Конструирование рздноэлектронной аппаратуры. - Л.; Энергия. 1972. - 232 с.

Кац А. Л., Ясвен п. И. Крупноблочвые комплектные устройства для управления электроприводами. - М.: Энергия. 1971. - 320 с.

Конструирование силовых полупроводниковых преобразовательных агрегатов / G. Р. Ре-зивскай, В. С. Добковский. И. X. Евзеров, И. И. Фейгельмая. В. М. Веиделанд. - М.: Энергия, 1973. - 288 с.
