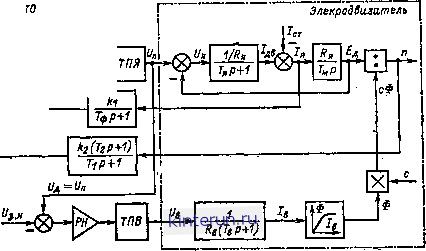

Автоматическая электрика Структура электропривода более 20 м. Выход ЧПУ и цепь управления электропривода должны быть гальаанически развязаны с его силовой цепью. Uo способу управления группами вентилей электроприводы бывают с раздельным и согласованным управлением (см. разд. 3). Описание устройства и принципа работы некоторых комплектных приводов приводится ниже. Электроприводы рассчитаны для работы в режимах: продолжительном S1, кратковременном S2 и повторно-кратковременном S3 в соответствии с требованиями технических условий на двигатели. 14.4.1. Электроприводы постоянного тока серии ЭТЗ Нереверсивный тиристориый электропривод постоянного тока серии ЭТЗ предназначен для механизмов главного движения металлорежущих станков, но может быть использован и для других целей. Электропривод ЭТЗ позволяет регулировать частоту вращения двигатели с постоин-ным моментом на его валу в диапазоне частоты вращения от минимальной, равной 10 об/мин, до номинальной - первая зона (исполиеиие ЭТЗ-1), а также регулировать частоту вращения от номинальной до максимальной с по-стоиииой мощностью иа валу двигателя-вторая зона (исполнение ЭТЗ-2). Регулирование во второй зоне - зависимое, т. е. осуществляется одним задатчиком частоты вращения. В приводах ЭТЗ-1 и ЭТЗ-2 предусмотрено бесконтактное динамическое торможение двигателя при переходе с больших частот вращения иа меньшие, выполненное на тиристорах. Нагрузка на валу двигателя должна быть такой, чтобы при частоте вращения выше иоми-иальиой мощность, развитая двигателем, не превышала номинальную. Электроприводы предназначены для работы в закрытых отапливаемых помещениях в условиях: высота над уровнем моря - не более 1000 м; температура окружающего воздуха от -f 5 до 4-45 С; относительная влажность воздуха 90 % при 20 ± 5 С, 50 % при40±:5°С; окружающая среда - невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию; содержание масел, пыли в пределах санитарных норм. Освовные параметры электропривода, кроме приведенных, в табл. 14.5: Отклонение частоты вращения щ)и изме-иениитока нагрузкиотО,1 /ной до/нок=*=15 % для частот вращения 10 обДжи; ±5 % для 30 об/мин; ±2 % апя 100 об/мин; ±1 % для 1000 об/мин. Отклонение частоты вращешая изменении нагрузки, теплового состояния двигателя напряжения сети для частот вращення ± 20 % 10 об/мии; ± 10 % 30 об/миа; ± 4 % 100 об/мии; ±2 % 1000 об/мин. Электроприводы рассчитаны для работы в режимах продолжительной S1, кратковременной S2 и повторно-кратковременной S3 на- грузки в соответствии с требованиями технических условий на двигатели. Тепловая запюта электродвигателей осуществляется средствами заказчика. При этом необходимо учитывать, что двигатели серии ПБСТ допускают четырехкратную перегрузку в течение 10 с при номинальном возбуждении, двукратную перегрузку по току в течение 10 с при ослабленно.м поле. Двигатели серии 2П допускают двукратную перегрузку по току в течение 60 с, трехкратную - а течение 10 с; двигатели типов 2ПН, 2ПФ, 2П0 - четырехкратную - в течение 10 с в режиме полного поля. Вводный автомат, если он устаиавливаетси заказчиком, должен иметь ток отсечки ие ниже 300 А. ![]() Рис. U.3. функциональная схема электропривода серии ЭТЗ. Электроприводы серии ЭТЗ состоят из тиристорного преобразователя, электродвигателя со встроенным тахогенератором, сглаживающего реактора, задатчика частоты вращения и тормозных резисторов. Вся аппаратура электропривода, кроме электродаига-теля со встроенным тахогенератором, открытого исполнения IPOO (см. разд. 5) и предназначена для установки в электрошкафах. В электроприводах применены электроизоляционные материалы класса нагревостойкости В. Все детали электропривода из черных и из цветных металлов покрыты антикоррозиои-ным покрытием. Электропривод серии ЭТЗ представляет собой систему автоматического регулирования частоты вращения электродвигателя с отрицательной обратной связью по частоте вращения и по току якоря электродвигателя. Структурная схема электропривода приведена иа ряс. 14.3, где Оз - задающее напряиш-иие; РТ - регулятор тока якоря; РС - регулятор скорости (частоты вращения); ТО - узел токоограничения; t/yi - выходное напряжение регулятора тока; ki - коэффициенты передачи пропорциональных звеньев; l/g - напряжение на выходе преобразователя; М - электродвигатель; я - частота вращения электродвигателя; / - ток якоря алектродвигателя; ДГ - датчик тока; U- - напряжение на выходе датчика тока; И&-- нелинейный элемент; - иапряжеиие возбуждения электродвигателя; ТяВ- тирнсторный преобразователь цепн возбуждения двигателя; ТГ - тахогенератор; Р$ - регулятор ЭДС электродвигателя; t/уз - напряжение на выходе регулятора ЭДС электродвигателя; Еу - уставка напряжения возбуждення. Регулирование частоты вращения электродвигателя в электроприводе ЭТЗ-1 осуществляется изменением напряжения на якоре электродвигателя путем изменения угла проводимости тнрнсторов преобразователя. При этом напряжение на обмотке возбуждення не меняется. На входе регулятора частоты вращения PC суммируются даа сигнала: задающего напряжения и сигнал, пропорциональный напряжению тахогенератора. Разнобть их усиливается и подается как задающее напряженне на вход регулятора тока РТ. С выхода РТ усиленный сигнал поступает на фазосмещающее устройство тиристорного преобразователя ТП, которое формирует и распределяет управляющие импульсы на тиристоры силовой схемы- электропривода. Напряжение регулятора тока определяет фазовый угол управляющих импульсов блока управления относительно анодного напряжения, а следовательно, и угол проводимости тиристоров, т. е. напряжение на якоре электродвигателя и его частоту вращения. В электроприводе ЭТЗ-2 регулирование частоты вращения осуществляется как изменением напряжения на якоре, так и изменением магнитного потока электродвигателя. Регулнрованне частоты вращения выше номинальной ослаблением потока зависимое и осуществляется от одного задатчика частоты вращения. Увеличение напряжения на якоре приводит к уменьшению напряжения на обмотке возбуждення электродвигателя к увеличению его частоты врвщення. 14.4.2. Электроприводы постоянного тока серии ЭТЗД Электроприводы комплектные реверсивные постоянного тока серии ЭТЗД предназначены для применения в механизмах главнокч) данжения металлорежущих станков и других машин. Электропривод сернн ЭТЗД имеет следующие технические характеристики, кроме приведенных в табл. 14.5. Диапазон регулирования частоты вращения изменением напряжения обмотки возбуждения (определяется характеристиками даигателя) до 4:1. Отклонение частотывращення прн измене-шш нагрузки на ±0,4 /но по отношению к 0,6 /дои Рп номниальнш напряжении питания и постоянной температуре окружаюн1ей среды в пределах 20±5° не превышает: ± 0,5% при частоте вращения более 100 об/мни; ± 5 % при частоте вращения более 10 об/мни; ± 10 % при частоте вращения более Зоб/мин. Суммарное отклоиевне частоты вращения вря изменении нагрузки ва ±0,4 /иои о отаошению к OJa при изменения напря- жения питания на ± 10 % по отношению к номинальному, при изменении температуры окружающей среды на 25 °С по отношению к 20 ± 5 °С не превышает: ± 2 % при частоте вращения более 100 об1мин; ±15 % прн частоте вращения более 10 об/мни; ± 25 % при частоте вращения более 3 об/мии. Погрешность частоты вращения при изменении направления вращения не превышает: 2 % прн частоте вращения более 0,1 n ax> S % при частоте вращения более 0,01 п ах1 10 % прн частоте вращения более 0,001 Коэффициент неравномерности врашення двигателя не превышает: 0,1 прн частоте вращения более 0,1 п ; 0,15 при частоте вращения более 0,01 п д; 0,4 при частоте вращения более 0,001 п,. Электроприводы должны обеспечивать четкую и надежную работу от трехфазной сети переменного тока 380 В частотой от 49 до 60 Гц прн измеиенни напряжения сети на ± 10% номинального. Масса силового блока тнристориого преобразователя 20 кг. Реверс привода осуществляется изменением полярности напряжения якоря. Привод предназначен для раооты в стандартных условиях окружающей среды в соответствии с ГОСТ 15543-75 и 15150-69. Электропривод серии ЭТЗД состоит из тнристориого преобразователя, электродан-гателя со встроенным тахогенератором, трехфазного трансформатора серии Тт. уравнительных реакторов и задатчика частоты вращения. Электропривод серии ЭТЗД представляет собой даухконтурную, замкнутую по частоте вращения и току якори даигателя, систему автоматического регулирования с зависимым принципом управления током возбуждения электродангателя. Структурная схема привода ЭТЗД приведена на рис. 14.4. Здесь PC - регулятор скорости (частоты вращения); РТ - регулятор токаякоря; ТПЯ - тиристорный преобразователь якорной цепи;РЯ-регулятор иапряження электродангателя; ТПВ - тирнсторный преобразователь цепи возбуждення; ТО - устройство токоограничения; Уз, - задающее напряжение от задатчика частоты вращения; Uo,c - напряжение обратиой связи почастотевращеиня; {/о.т-напряжение обратной связи по току даигателя; Уу - напряжение на выходе регулятора тока; и - напряжение иа выходе ТПЯ; и, - напряжение иа якоре электродвигателя; £, - ЭДС электродангателя; /, - ток якоря электродангателя; п - частота вращения даигателя; /?я - сопротивление якорной цепи даигателя; /ст - ток статической нагрузки электродангателя; Уз,и - уставка напряжения возбуждения; t/в-напряжение обмотки возбуждения электродвигателя; /g - ток обмотки возбуждення электродаигатели; /?g - сопротивление обмотки возбуждеикя электродангателя; Ф-магнитный поток главных полюсов электродангателя; с - конструктивная посто-ятаая электроавнгателя;Тя -электромагнит- ная постоянная якорной цепи электродвигателя; Ги - электромеханическая постоянная двигателя; Тв - постоянная времени цепи возбуждения двигателя; - кбэффициент передачи цепи обратной связи по току; Гф - постоянная иремени фильтра в цепн обратной связи по току; - коэффициент передачи вращения более 0,01 Птах. =t 25 % при час- тоте вращения более 0,001птол- Погрешность частоты вращения при изменении направления вращения не превышает: 2 % прн частоте вращения более 0,1 n; 5 % при частоте вращения более 0,01 п ах, 10 % при частоте вращения более 0,001л (. ![]() Рис. 14.4. Структурвая схема электропривода серии ЭТЗД. цепи обратной связи по частоте иращеиии; Г1,Га - постоянные времени фильтра в цепи обратной связи по частоте вращения. 14.4.3. Электроприводы серии ЭТРП с реверсированием поля Электроприводы комплектные тнристорные мощностью до 30 кВт с реверсом поля серии ЭТРП предназначены для применения вме-хаинзмах главного движения металлорежущих станков с ЧПУ и других машинах. Электропривод серии ЭТРП имеет следующие технические характеристики, кроме приведенных в табл. 14.5. Диапазон регулирования частоты вращения изменением напряжеиия обмотки возбуждения (определяется характеристиками даигателя) до 10:1. Отклонение частоты вращеиия при изменении нагрузки на :±: 0,4 /аом по отношению к 0,6 / ом при номинальном напряжении питания и постоянной температуре окружающей среды в пределах 20 ±: 5 °С ие .превышает: ±2% при частоте аращения более 0,l ax; ±5% при частоте вращения более 0,01 ах; ± 10% пpичacтoтeвpaщeииябoлeeO,00 яJf. Суммарное отклонение частоты вращения при изменении нагрузки на ± 0,4 / ои по отношению к 0,6 /нон> при изменении напряжения питания на± 10 % по отношению к номинальному, при изменении температуры окружающей среды иа 25 °С по отношению к 20 ± =Ь 5 °С не превышает: ± 5 % при частоте вращення более 0,1 щ ахг 15 % при частоте Коэффициент иеравиомерности вращения двигателя не превышает: 0,1 при частоте вращення болееО,1л < ;; 0,15 при частоте вращения более 0,01п ад..; 0,4 прн частоте вращения более 0,001лтл - Время возврата частоты вращения к диапазону допуска при ступенчатом приложении нагрузки от холостого хода до 1,0/ ои не более 0,5 с, динамический провал при этом не более 20 % прн частоте вращения не ниже ЛПтах- Электроприводы должны обеспечивать четкую и надежную работу от трехфазной сети переменного тока 380 В частотой от 49 до 60 Гц при изменении напряжения сети на rt 10 % номинального. Масса силового блока тнристорного преобразователя 20 кг. Масса блока управления 10 кг. Электроприиоды ЭТРП обеспечивают работу в четырех квадрантах. Реверс привода осуществляется изменением полярности напряжения обмотки возбуждения. Привод предназначен для работы в стандартных условнях окружающей среды в соот-ветстини с ГОСТ 15543-75 и 15150-69. Функциональная схема электропривода ЭТРП приведена иа рнс. 14.5. Привод состоит из следующих основных узлов: тиристорного преобразователя питания якоря двигателя ТПЯ, тиристорного преобразователя питания обмотки возбуждения двигателя ТПВ, тиристорного реверсора БР обмотки возбуждения, блока формировашя импульсов БФИ1 в канале управления якорем, блока формирования импульсов БФИ2 в канале управления
|
