способе обмотки статора и ротора машин переменного тока изображаются в виде окружностей (рис. 1.10,а-г), внутри которых можно указывать схему соединения обмотки, например обмотки статора - в звезду, а ротора - в треугольник (рис. 1.10, г). Выводы обмоток показываются в однолинейном и многолинейном изображениях. При однолинейном изображении выводы показываются одной линией, с указанием на ней количества выводов в соответствии с ГОСТ 2.751-73 (см. рис. 1.2), например трехфазные машины с короткозам-кнутым ротором (рис. 1.10, а), и с фазным ротором (рис. 1.10, б). При многолинейном изображении показываются все линии в соот-

торе и обмоткой статора, соединенной в звезду (рис. 1.11,а, б) или в треугольник (рис. I.Il.e, г). При наличии на роторе короткозамкнутой пусковой обмотки (демпферной клетки) она изображается, как у асинхронных машин (рис. 1.11, д, е).

В машинах постоянного тока (рис. 1.12) обмотка якоря изображается в виде окружности со щетками, а обмотка возбуждения - в виде цепочек полуокружностей, количество которых определяет вид обмотки. Двумя полуокружностями изображают обмотку добавочных полюсов (рис. 1.12, а), тремя-обмотку последовательного возбуждения (рис. I.I2, б, в) и четырьмя - обмотку парал-

5Mi 1

Рис. 1.10

Рис. 1.11.

г) Ь) е)

Рис. 1.12.

ветствии с числом фаз, например трехфазные (рис. 1.10, в, г). Выводы можно располагать с любой стороны изображения. При развернутом способе обмотки статора и фазного ротора изображаются в виде цепочек полуокружностей и располагаются с учетом геометрического сдвига осейфазиых обмоток (рис. 1.10, 5)ибез него (рис. 1.10, ж). Допускается использовать смешанное изображение, например.обмотки статора - развернутым способом, обмотка ротора упрощенным (рис. 1.10, д или е) и наоборот (рис. 1.10, ж).

В синхронных машинах обмотки изображаются также упрощенным (однолинейным, многолинейным) или развернутым способом, но с указанием конструкции ротора. Например, синхронная трехфазная машина с обмоткой возбуждения на явнополюсном (рис. 1.11, а,6) нли иа неявиополюсном (рис. 1.11, в, г) ро-

лельного (рис. 1.12, г) и независимого (рис. 1.12, д, е) возбуждения. Располагают обмотки якоря и возбуждения с учетом (рис. 1.12, в, е) и без учета (рис. 1.12, б, г, д) направления магнитного поля, создаваемого обмоткой.

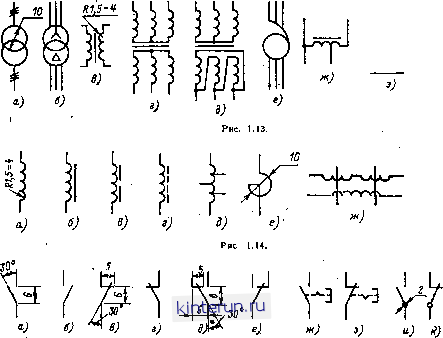

При изображении тражЛорматоров и автотрансформаторов по ГОСТ 2.723-68 также используются упрощенные однолинейный и многолинейный и развернутый способы. При упрощенных способах обмотки трансформаторов цапряжения (рис. 1.13, о, б) и автотрансформаторов (рис. 1.13, е) изображаются в виде окружностей, а выводы при однолинейном способе - одной линией с указанием количества выводов, например трех (рис. 1.13, а), при многолинейном - всеми линиями, определяющими число фаз, например трехфазные (рис. 1.13, б, е). Внутри окружносетй может указываться схема соединения об-

моток, например звезда - треугольник (рис. 1.13, б). При. развернутом способе обмотки изображаются в виде цепочек полуокружностей, таличество которых для авто-тран }юрматоров ГОСТ ве устанавливается, дли трансформаторов - три полуокружности на одну обмотку, например: однофазные трансформатор (рис. 1.13, в) и автотрансформатор (рис. 1.13, ж) с ферромагнитным магни-топроводом, трехфазные трансформаторы (рис. 1.13, й, д) и автотрансформатор (рис. 1.13, э) с магиитопроводом. В трансформаторах тока первичная обмотка изображается в виде утолщенной линии, выделенной точками, а вторичная - упрощенным спо-

и разнесенным способом, при котором рабочая обмотка (рис. 1.14, з) и обмотка управленвл -(рис. 1.14, н) изобранмются раздельно, j.-. Коммутационные устройства и контактдае соединения, куда входят контакты выклюздт. телей, контакторов и реле, по ГОСТ 2.754-74 изменению к нему № 1, разработаиному с-учетом требований стандарта СЭВ 287-76,-имеют общее обозначение контактов: замыкающего (рис. 1.15, а), размыкающего (рис .1.15,. и переключающего (рис. 1.15, д). Обозначе- . иия контактов разрешается изображать в зеркально-повернутом положении: замыкающего (рис. 1.15, б), размыкающего (рис.1.15,е) и переключающего (рис. 1.15,е). В основании

и) к)

собом в виде окружности (рис. 1.13, и) или развернутым, способом двумя полуокружностями (рис. 1.13, к).

Катушка индуктивности, реакторь! и магнитные усилители по ГОСТ 2.723-68 изобра-жакутся также упрощенным и развернутым способами, но наибольшее, распространение получил развернутый способ, -когда вх обмотки изображаются в виде аепочек полуокружностей, например: катушка индуктивности, реактор без магиитопровода (рис. 1.14, а), с магиитопроводом без зазора {рис. 1.14,6) И.С воздушным зазором (рис. 1.14, в), магнитоэлектрическим сердечнвком (рис. 1.4,г) и с выводами (рис. 1.14,. В схемах питания электроприводов используется реактор (рис. Ы4,. Магнитный усилитель изображается совмещенным способом, например усилитель с ДЕу магиитопроводами, с двумя рабочими иоЕ1$&управляющейобмотками (рис. 1. lijie),

подвижной части контактов разрешается стар вить незачерненную точку (рис. 1.15, и-л). Контакты аппаратов с ручным возвратом изображаются согласно рис. 1.15, ж и а.

Выключатели изображаются с точкой в основании подаижнрго контакта (ряс. 1.1 бЦ: однополюсный - по рис. 1.16, а, миогопОг люси<й в однолинейном изображении - по рнс; Ыб, б и в многолниейном - по рис. 1.16, е.

Автоматически выключатель (автомат) изображается с указанием типа расцепителя. Например, однополюсный максимального то ка (рнс. .16, г) или трехполюслый минималь-. иого (рис, 1.16, Щ. В зависимости от В1уй,. выключателя иа его контакте указывае* вид воздействия, например выключатель tss почный (рис. 1.16, е, ж) и выключатель путе-вой (рнс. 1.16, э, и) с замыкающими и размЦ-хающими контакт соответственно.

Условные оботачеит, штольемые в схемах

Сегловью контакты контакторов изображаются без дугогашении (рис. 1.17, а) и с ду гогашашем (рис. 1.17, б). Вспомогательные контакты контакторов и контакты реле изо-бражаютси согласно общему обозначению (см.рис. 1.15). Контакты реле времени изо-бражаютси с указанием выдержки времени при срабатывании (рис. 1.17, в) и при возврате (рис. 1.17, г) реле. Размыкаюпщй контакт электротеплового реле изображается в виде рис. 1.17, д нли с указанием фиксирующего

кольцевой (рис. !,18, з) поверхностям. Колодка зажимов изображается по рис. 1.18, е.

Общее изобрвжевие воспринимающей части электромехаияческих устройств (т. е. катушек адектромагвитов, воспринимающей части элекгротепловых реле) согласно ГОСТ 2.756-76 имеет вид примоугойьиика (рис. 1.19). Обозиачеивя однофазных обмоток эыполия-ютСи по рис. 1.19, а, а трехфазных - по рис. 1.19, б. При необходимости можно указывать видобмотки, например обмотку тока -

а) (!)

а) (S) е) г) д) е) l..! i

ея,5-г

es 15-2

8)

2-3 d)

Pbc. 1.18.

£03 Ъ

JLLL

±

PSC. 1.19.

ж) 3

механизма и кнопки возврата (рис. 1.Ц, е), если необходимо подчеркнуть и х наличие. А1но-гопозициоииые переключатели (хомаидокон-троАЛеры, универсальные переключатели) изо-бражакгсн с указанием каадого положении, зашкание ясттахта в котором указывается точкой, например переключатель на два по-ложеии1 без самовозврата (рнс. 1.17, ж), один контакт которого закрыт в первом положении, а другой - во втором.

Контактные соеданення бывают: неразборные (рис. 1.1§, разборные (phcnI.IS, б), разъемные (рнс. 1.18, в), в которых разляпают ипырь (рис. 1.18, а) и гнездо (рис. 1.18, д) скользящие по линейной (рис. 1.18, ж) и по

по рис. 1.19, в, а обмотку иаприжении- по рис. 1.19, г, а твкже вид устройства, например реле времени, работающего с ввмедле-нием при срабатыванни - ао рнс. U19, Ь й при отпускании - по рис. 1.19, е. Воспринимающее устройство эаектротеплового реле изображается по рис. 1.19, ж, а электромагнитная муфта - по рнс. 1.19, з.

Плавкий предохраштель изо<ажается т ГОСТ 2.727-68 (рис. 1.20, а), резяскфы и кои-деисат(Ч>ы - по ГОСТ 2.728-68. Посхеягаый резистор изображаетси без отво я с опода-ми фис. 1.20, б, ). Шувш нзоСякшок в виде рис. 1.20, г. В реремошои разисторе подвижный гюятакг обозначается стрелкой
