становления, а это означает потерю производственного времени. Если конфигурации паяного соединения и жала согласованы, то можно производить пайку соединений, не дожидаясь восстановительного периода, так как в этом случае количество тепла, нужное для получения паяного соединения, будет относительно небольшим.

2. Теплоемкость жала может оказаться слишком большой. В этом случае слишком много тепла будет подано на изделие, что может повредить его.

р* Скорость восстановления. Скорость восстановления - это применительно к паяльнику скорость восстановления максимальной температуры после расхода тепла за время работы. Она пропорциональна мощности и обратно пропорциональна теплоемкости и рабочей нагрузке жала и ограничивается условиями теплового равновесия.

Без приемлемой скорости восстановления паяльник не пригоден для работы. Мощность, теплоемкость и рабочую нагрузку выбирают исходя из того, что высокая максимальная температура или большая теплоемкость, с одной стороны, будут увеличивать время восстановления, а, с другой - малая теплоемкость при низкой температуре позволит уменьшить его. Когда жало предназначается для какой-то специальной работы, нужно иметь в виду все три характеристики и найти оптимальное их сочетание.

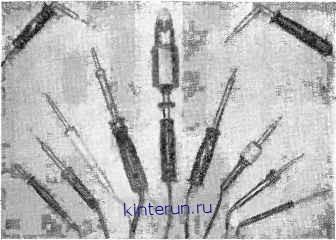

На рис. 13.17 показаны различные виды паяльников, имеющихся в обиходе. (В действительности, здесь представлены только характерные серийные модели, выпускаемые разными изготовителями.)

Рассмотрим их внимательно, чтобы установить методику, с помощью которой можно было бы использовать основную группу паяльников в различных условиях.

Исходные предпосылки следующие:

1. Для потребителя невозможно всегда иметь наготове большое разнообразие паяльников, чтобы приспосабливаться к различным работам, требующим разных тепловых режимов.

2. Непрактично пытаться обозавестись одним паяльни- ком для выполнения всех работ.

Необходимость иметь основную группу паяльников не исключает необходимости в жалах с разными максимальными температурами из-за различия применяемых припоев. Так как источником тепла паяльника является сопротивление, то можно регулировкой входного напряжения изме-



Нять подачу ТепЛа 6 жало. Была изучена зависимость количества тепла от входного напряжения.


Рис. 13.17. Разновийности паяльников с сетевым питанием.


W 500 600 700 800 900 Температура, °С

Рис. 13.18. Графики зависимости температуры жала паяльника от напряжения.

На рис. 13.18 показаны типовые, кривые графической зависимости температуры от напряжения. Пользуясь ими, можно приспособить основную группу паяльников для широкого диапазона работ.



Для практического использования результатов этой работы понадобились несложные устройства. Различные автотрансформаторы могут легко изменять напряжение. Например, ЛАТР средней мощности может питать 5-10 паяльников одновременно. Всегда существует вероятность

Cemt

Стабили-

затор

иапря/Ке-

(Жела-

тельно)

Вольтметр

А Втоглрансфврматор


Рис. 13.19. Регулирование температуры жала паяльников на производственной линии. Число розеток ограничивается только мощностью выбранного оборудования.

изменения напряжения сети на 5-10 в в течение рабочего дня; поэтому между входной цепью и ЛАТРом следует помещать стабилизатор напряжения.

На рис. 13.19 показано такое устройство. Отметим, что число штепсельных розеток ограничивается только номинальной мощностью всего устройства. Легко установить, какой ток (в амперах) протекает через каждый паяльник в зависимости от его мощности и входного напряжения. Таким образом можно установить, сколько паяльников можно подключить к одному ЛАТРу.

В заключение отметим, что мощность паяльника неоднозначно определяет максимальную температуру на конце жала. Большинство изготовителей паяльников, однако, поддерживают приблизительно одинаковую максимальную температуру для разных размеров наконечников паяльников, сконструированных для работы с печатными схемами. Так, группа паяльников, предназначенных для выполне-
