Разьет/, прямые v евфрирвеатые РолнвевЛ/, сварнб/е. coeffuffeac/e

PoffepxHsemi/ K/jencfffux а еварнл/х ввеаи е её /imBsafypumf/6/e ЗРЗ Крупяогаасгрвтяб/е ЭРЭ

Тра/вфврлгатвры и злеиел/вй/ леттс/ Элемелтй/ е леде;>глвй пллвшвводвв эсливле Разьемб/ а элелтрвтлтех /Гвверхлвсти срезвдвй с/ релгвлтаруемь/е злемелты

TpoHBopffCfmopb/, лвли лел/лтв, резъет/

слт 2

лл-ее-1

90 2iB во f20(300

3S3 3S3 згВ ЗЗв 355

Гралсфорлгатвры вб/волв&влбЛ7Лбе

xpffaHoga6ifPcf/77H6/e

в,Л 2/3.373.393,тА1.Я \!}3\3>t3 {

Извелая теплонееРржеллб/е {

Феррип7ввб/е а лвллрвевдлтв&ь/е лрайврв/ Гр1глс0вр/ал7орб/ л дросвела Ланел-ал;ар/ьг /fepuffi/vecaee

/(олвелсатврб/ сеелел!влераАге9еслё/е

Плвлглвсть, г/сл/

Свлретивле-

лие разрь/дл, mcf

Отлосил7ель-удлг/лелие.

7,67 0,23 0,1

1610 1-10\ M Г

Удельное объел/лое волротеб-лв/rue, On-см

Темлереглгутусг /gy )!Ру/7лости,Р

\i,s

1,77

0,1 600

твердомеру ТИР,ед. 4

Усилие 0,18, лри отела-affauua, 0,13

Элелтрачес- Js-.

лая i

лрочлость, 2 g лВ/мм

Даэлелтри- ,3

чеслая лротиае- л/осл;ь, е

Тбвпдпгтлпп JV, I I г I I I

1,5-W

л%о, 0.006

tg & 0.061.

Роэффиииелт 208 телугорровод- i ласти, 0,1 Вт/(мР)

* - вилсилт марли У-1-18 и т.д. * -Для бсех /rapoff

нэго-ш эи-si к-ш

Удельное объемное * *

eoHflo/7>eS/refruB,DM-M вно/!М. условиях в при в=ШР ш при S-/zZa/ А.

Угол по/перь tg ни V=/Pru 9

не о-тГи ffocee вл и ff=3f3A <

внеевпоелощение ussv, тсеовое, % %

Рис. 11.10. Основные свойства тиксотроппы.х компаундов.

После измерения удельного объемного сопротивления в нормальных условиях образец выдерживается в течение 96 ч при Вл 95 . .. 98%, а за ем нямерения повторяются при 313 и 428 К Диэлектрическая проницаемость и ТКЕ нормированы только для КЭТО-41 и равны: е=5,2, ТКЕ (в диапазоне 303 . . 343 К) - 570 1(Н К-. Значен е tg 6=0,05 получено после выдерживания образца в течение 96 ч при e-SlS К. Вл 95. . . 98%. Для К9ТО-41 дополнительно нормированы: удельная ударная вязкость 5... 7 кДж/м, пределы прочности при статическом изгибе 70 ... 80 МПа, при растяжении и сжатии 75 ... 85 МПа, плотность 1.6 .. . 1,7 г/см и линейная усадка 1 . .. 1.5%

герметика ВПГ-2Л для заливки мно гоштырьковых разъемов с плотным монтажом рекомендуется готовить пеногерметик с каучуком СКТН марки А, имеющим меньшую вязкость.

Недостатком компаундов и герме-тиков на каучуковой основе является их недостаточная адгезионная способность к металлам и различным материалам, улучшение адгезии достигается нанесением подслоя из лаков П-11 или П-90.

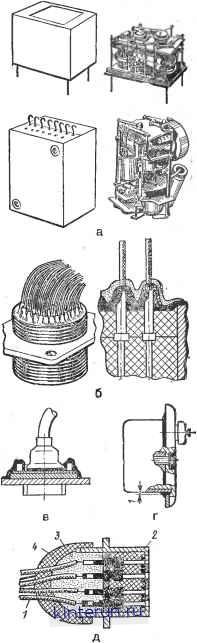

Рис. 11.11. Конструкции герметизированных узлов РЭА:

о - узлы, залитые в форме, б - разъем, герметизированный обволакиванием герметикой ВГО-1, в - узел крепления разъема на кожухе (ВГО-1), г -кожух герметизированный ВГО-1, а - герметизированный разъем (7 -жгут, 2 -корпус, 3 - герме-тик ВПГ-2Л (ПК-68), - компаунд повышенной эластичности)

15 10

5 10 15 20 /!,км

Рнс. 11.12. Зависимость коэффициента увеличения зазора Кувв между деталями от высоты над уровнем моря ft при зазорах бзе<2, 2 ... S и 5 ... 10 мм

Рис. 11.13. Принудительное уплотнение ре. знновыми прокладками (а) и самоуплотнение (б)

Герметичность разъемного контейнера достигается уплотнением стыков корпуса с кожухом при помощи уплотнительных прокладок: эластичных с принудительным уплотнением (рис. 11.13, а), эластичных с самоуплотнением (рис. 11.13, б), металлических (рис. 11.14),

.Прокладка с самоуплотнением из упругого неметаллического материала, помещенная в гнездо уплотняемого разъема или замка.

Рис. 11.14. Сечения металлических уплотнительных прокладок

Ч22й

Прн введении специальных добавок в лаки и эмали, например бентонита или тонкодисперсной двуокиси кремния, образуются обратимые коагуляционные (тик-сотропные) структуры, благодаря которым материал утрачивает текучесть и удерживается на вертикальных поверхностях. Такие материалы называются тиксотроп-ными. Гелеообразное состояние материала может быть легко разрушено при механическом или термическом воздействии и вновь восстановлено по прекращении его. Эпоксидные тиксотропные компаунды обеспечивают покрытие необходимой толщины путем разового окунания

Марки и свойства эпоксидных тиксотропных компаундов даны на рис. И. 10, а рекомендации по применению их для герметизации методом обволакивания- на рис. 11.8.

На рис. 11.11 представлены примеры выполнении отдельных узлов РЭА, герметизированных обволакиванием и заливкой.

11.4. РАЗЪЕМНАЯ ГЕРМЕТИЗАЦИЯ

Назначение и область применения

Разъемная ГР применяется дли защиты блоков РЭА, требующих замены компонентов при ремонте, регулировке или настройке.

Размеры и масса герметизированного изделия меньше, чем негерме-тизированного. Для предотвращения электрического пробоя нужно увеличивать зазоры между компонентами. Зазор между компонентами, находнщимися под разными потенциалами, надо умножить на коэффициент (рис. 11.12), вычисленный по нормам электрической прочности воздуха при нормальном давлении.
