ними к ИИ являются баллоны из стекла, содержащего бор; при ПИЧ порядка 10* иейтр./см они разгерметизируются. Радиационные дефекты керамических баллонов: повышенное газовыделение ив 2 ... 5 раз больше, нежели у стеклянных, вторичное ИИ (до 100 рад/ч).

Наибольшей стойкостью к ИИ обладают приемно-усилительные лам-пы(допустимый ПИЧ 10* нейтр./см). Фотоэлементы и электронно-лучевые трубки наименее устойчивы к ИИ (допустимый ПМЧ 10* нейтр./см): их отказ может произойти как из-за повреждения рабочих элементов, так и из-за изменения свойств з;щитных стекол

Защита РЭА от ИИ [18]

На рис. 2.5, а-д показаны характерные варианты защиты РЭА от ИИ. Общая экранировка (а) тре- бует наличия массивного (для эффективности) экрана 1, защищающего РЭА 2 от ИИ с любой стороны. Если взаимное положение источника ИИ в РЭА известно и стационарно, то можно применить теневой экран (б). Для защиты от космического ИИ используют многослойные экраны (в) из металлов с высоким куло-новским барьером (например, свинец) 5 и поглощающие прослойки 6, 7 Большее число слоев (г) требует гамма-нейтронная защита, при которой, наряду с кожухом РЭА 8, используют полиэтилено-свинцовый

экран 9 для защиты от у-излучения, термический противонейтронный экран to из полиэтилена с окисью бора, полиэтилено-графитовый замедлитель быстрых нейтронов Ни нержавеющую сталь 12.

Точная информация о свойствах источника ИИ и специфике РЭА позволяет комплексно применять все приемы защиты с целью минимизации ее размеров и массы. В этом случае наряду с защитным экраном/ и радиационно-стойкими компонентами 2 используют локальную защиту отдельных компонентов РЭА

3 и специальное защитное покрытие

4 {д)

СПИСОК ЛИТЕРАТУРЫ

1. Анапольская Л. Е, Режим скоростей ветра на территории СССР- Л.: Гидрометеоиздат, 1961.

2. Астафьев А. В. Окружающая среда и надежность радиотехнической аппаратуры. - М.- Л.: Энергия, 1965.

3. Бургсдорф В. В., Муретов Н.С. Гололедные нагрузки воздушных линий электропередачи.- Труды ВНИИЭ, 1960, вып. 10.

4. Бушминский И. П. Изготовление элементов конструкций СВЧ.-. М.: Высшая школа, 1974.

5. Вентцель Е. С. Теория вероятностей.- М.: Физматгиз, 1960.

6. Гарцман Л. Б., Меламед М. Н.; Кривозубов А. В., Плево И. П. Метод расчета интенсивности внешних воздействий на механические устройства радиотехнических систем.- Вопросы радиоэлектроники. Сер. общетех-иическая, 1975, вып. 6.

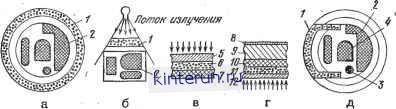

Рис. 2.5. Защита РЭА от ИИ общим (а); теневым (fi) и многослойным экраном (в) и поглощающей прослойкой (г); схема гамма-нейтронной защиты (д)

Рис. 2.4. Стойкость материалов и ЭРЭ к воздействию переноса ио11изируюши.у частиц ПИЧ (о) Fn, нейтр/см и к поглощенной дозе (Д). рад

<

7. Гарцман Л. Б.; Меламед М. Н.; Кривозубов А. В., Плево И. П.

Расчет комплекса параметров гололедно-ветрового режима для проектирования механических устройств наземных радиотехнических систем. - Вопросы радиоэлектроники. Сер. общетехническая, 1976, вып. 7.

8. Горбунов Н. Д.; Матвеев Г. Д. Ферриты и магнитодиэлектри-ки: Справочник.- М.: Сов. радио, 1968.

9. Горячева Г. А.; Шапкин А. А.; Ширшев Л. Г. Действие проникающей радиации на радиодетали.- М.: Атомиздат, 1971.

10. Гуревич Л. Г. Ферриты на сверхвысоких частотах - М.: Физ-матгиз, 1960.

11. Защита радиоэлектронной аппаратуры от влияния климатических факторов: Пер. с нем./ Под ред. Г. Юбиша. - М.! Энергия, 1970.

12. Краткий справочник конструктора радиоэлектронной аппаратуры/ Р. X. Вальян, И. А. Барканов, А. В. Борисов и др.; Под ред. Р. Г. Варламова.- М.: Сов. радио, 1972.

13. Конструирование и расчет по-лосковых устройств/ в. и. Голубев, И. С. Ковалев, Е. Г. Кузнецов и др.; Под ред. И. С. Ковалева.-М.: Сов. радио, 1974.

14. Мейнке X., Гундлах Ф. Радиотехнический справочник. - М.:. Госэнергоиздат, 1961.

15. Нагрузки и воздействия: СНиП II-6-75. - М.: Стройиздат, 1975.

16. Преображенский А. А. Теория магнетизма, магнитные материалы и элементы.- М.: Высшая школа, 1972.

17. Плужников В. m.i Семенов В. С.

Пьезокерамические твердые схемы.- М.: Энергия, 1971.

18. Радиационная стойкость материалов радиотехнических конструкций: Справочник/ Под ред. И. А. Сидорова, В. К. Княз.е-

ва.- М.: Сов. радио, 1976.

19. Фельдштейн А. П.; Явич Л. Р.;

Смирнов В. П. Справочник по элементам волноводной техники.- М.: Сов. радио, 1967.

20. Харвей А. Ф. Техника сверхвысоких частот в 2-х т.- М.: Сов. радио, 1965.-Т.1.

21. Штольц Н. Н.; Пискарев К. А. Ферриты для радиочастот.- М.! Энергия, 1966.

22. Хасси А. Г.; Найман Д.; Симон X. Радиационная стойкость тиристоров.- Электроника, 1968, т. 41, № 7, с. 65-69.

23. Olson R. J.; Alexander D. R.; Antonine R. J. Radiation response study of new radiation - tiardened low power TTL series.-IEEE Irans., 1971, v. NS-18, № 6, p. 243-249.

24. Berger R. A., Azarewicz J. L.; Elsen H. Hardness assurance .guidelines for moderate neutron environment effects in bipolar transistor and integrated circuits. - IEEE Trans, 1973, v. NS-20, № 6, p. 180-184.

25. Raymond J. P., Pocock D. !\L Transient radiation effects in MOS/LSi. - IEEE Trans., 1974, v. NS-21. № 6, p. 179- - 185.

26. Gwyn G.; Gregory B. L. Designing ultrahard bipolar transistors. - Sol.-St. Tech., 1972, V. 15, № 4, p. 50-55.

3. ОБЪЕКТЫ-НОСИТЕЛИ ДЛЯ РАЗМЕЩЕНИЯ РЭА*

Основные аббревиатуры

В - вибрации Вл - влажность относительная ИС - интегральная микросхема КК - космический корабль СА - система амортизации

У - удары (механические) УЛ - ускорения линейные

* Составители В. М. Городи-лин. Р. Г. Варламов.

3.1. КЛАССИФИКАЦИЯ УСЛОВИЙ

ЭКСПЛУАТАЦИИ РЭА

В ЗАВИСИМОСТИ

ОТ РАЗМЕЩЕНИЯ И СВОЙСТВ

ОБЪЕКТА-НОСИТЕЛЯ I1...18]

РЭА может размещаться иа поверхности земли, в различных наземных или подземных помещениях (объектах), на разнообразных транс-

З.г. Размещение стационарной РЭА

портных средствах (носителях), на человеке и вьючных животных, для обозначения которых обычно пользуются собирательным термином объект-носитель.

Диапазон дестабилизирующих воздействий объекта-носителя очень широк: от климатических воздействий данного региона при эксплуатации РЭА на поверхности земли до специфических условий радиоотсеков самолетов и ракет. В соответствии сэтим по ГОСТ 16019-78, 17167-71, 17785-72, 17412-72 и [1 ... 18] различают:

- стационарную РЭА (объекты-носители - поверхность земли или помещения),

- возимую на наземных транспортных средствах (объекты-носители - автомобильный, гусеничный и железнодорожный транспорт).

- возимую на речных и морских судах (объекты-носители - внутренние помещения, палубы и мачты судов),

- носимую и портативную (объекты-носители - человек или вьючные животные, возможна работа вне помещений и на ходу).,

- самолетную и ракетно-космическую (объекты носители -самолеты, вертолеты, ракеты и космические корабли).

В процессе эксплуатации различают два режима: 1) сохранение работоспособности РЭА при воздействии дестабилизирующих факторов с экстремальными значениями (обычно описывают термином устойчивость) и 2) обеспечение работоспособности в нормальных условиях непосредственно после воздействия дестабилизирующих факторов с экстремальными значениями на неработающую РЭА (обычно описывают термином прочность). Сохранение работоспособности РЭА при экстремальных- значениях дестабилизирующих факторов обычно требуется при воздействии вибраций в диапазоне частот, ударов, повышенной влажности, пониженной и повышенной температуры и пониженном атмосферном давлении. Работоспособность в нормальных условиях (после воздействия экстремальных значений дестабилизирующих факторов) обычно проверяется при воздействии вибраций на одной частоте или в.диапазоне частот ударов

и падений, инея и росы, дождя и погружения в воду, пыли и соляного тумана, после обнаружения механических резонансов конструкции, циклических изменений температуры, проверки прочности при транспортировании. Все эти требования формулируются в ГОСТах, ТУ и ЧТУ на РЭА.

3.2. РАЗМЕЩЕНИЕ СТАЦИОНАРНОЙ РЭА [6,7,11,13]

Общие положения

Стационарная РЭА по ГОСТ 16019-78 разделяется на стационарную, работающую в отапливаемых наземных и подземных сооружениях (1 группа) и стационарную, работающую на открытом воздухе или в неотапливаемых наземных и подземных сооружениях (2 группа).

При размещении РЭА 2 группы необходимо учитывать деление территории СССР на четыре климатических района: I, 11, III и IV (1 - суровая и длительная .зима, короткий световой год, толщина снежного покрова до 1,2 м, среднемесячные температуры января и июля - 32°G и + 21°С (241 К и 294 К),. II - .умеренная зима, толщина снежного покрова до 1 м, среднемесячные температуры - 14°G и +21°С (259 К и 294 К), HI - континентальный климат с холодной зимой и жарким летом, незначительный снежный покров, большая интенсивность солнечной радиации, среднемесячные температуры - 20°G и + 25°G (253 К и 298 К), IV - жаркое лето с интенсивной солнечной радиацией, относительно короткий зимний период, среднемесячные температуры - 15°С и -f 28°С (258 К и 301 К). Кроме четырех климатических районов, различают 16 подрайонов и геофизические показатели (нормативная глубина промерзания грунтов, наличие вечной мерзлоты, карстов, оползней и т. п.), которые определяют как микроклимат в месте расположения РЭА, так и требования к конструкции зданий и отдельных помещений.

Значения дестабилизирующих фацг торов для РЭА 1 и 2 групп приведены в табл. 3.1.
