3.4. Размещение РЭА на судах

Таблица 3.3

Параметры РЭА и определяющие их дестабилизирующие факторы для РЭА, возимой во внутренних помещениях речных судов (4 группа по ГОСТ 16019-\/8)

Продолжение табл. 3.S

Параметры

1. Прочность при синусоидальных вибрациях:

V, Гц

а, м/с

<выя, Ч

2- Обнаружение резонансов в конструкции; Av, Гц С- I, мм

выд, МИН

3. Устойчивость к синусоидальным вибраци-

i ям: Av, Гц а, и/с выя, мин

4. Устойчивость к механическим ударам:

v, мин

mai, м/с

Wv. ударов

5. Устойчнность к циклическим изменениям

j температуры: Г АО, К

пыд, Ч

6 Воздейсткие повышенной влажности: Вл, %

Or(eii), к

выд, Ч

7. Воздействие пониженной температуры:

выд, Ч

8. Воздействие инея и росы:

Й, К

выд, ч

9. Воздействие повышенной температуры; Опр, К

брб, к .

выд. Ч

4. группа

19.6

>0.5

10...30 0,5...0,8

>4

10...30 2,-4... 10,7

>4

5...10

40.--80

>60

223...333

298(31 72

233(223) 263 2...6

263 2...6

333 323

Параметры

4 группа

10. Воздействие пони-

женного атмосферного

давления:

8, К

р, кПа

выд, Ч

2...6

11. Прочность при транс-

портировании:

5...10

и, мс

V, мин-

40...80

Отах, М/С

49...245

Nj, ударов

> 13 ООО

12. Прочность при воз-

действии синусоидаль-

ной вибрации:

10...30

Av, Гц

выд, Ч

а, м/с2

9,8...39.2

13. Прочность при воз-

действии многократных

ударов:

5...10

в, мс

V, мин-*

40...80

От ах, м/с*

Nj., ударов

> 12 ООО

14. Воздействие дождя

с интенсивностью А;

А, мм/мин

выд, мин

>20

15. Воздействие соляно-

го (морского) тумана

с дисперсностью (95%

капель) А и водно-

стью Б:

0. К

А, мкм

1... 10

Б, г/мз

2...3

выд, Ч

>48

Примечание. Индексы 1 и П относятся к первой и второй степеням жесткости эксп-луатации.

раций при резонансе втрое. Устойчивость к качке определяется в течение t >5 мин, периоде качки 7 9 с при предельных углах наклона 45°.

Размещение РЭА и антенн

Конструкции судовой РЭА имеет много общего с наземной стаии онарной РЭА, отличаясь от иее уст-

3 Зак..



1 \

.. . гл ......,

---л~*

0J7-5L

0,1L


Рис. 3.7. Характерные зоны вибраций на больших (а) и малых (б) морских судах.

Расположение РЭЛ целесообразно в зоне П, а антенн - в зоне IV, нецелесообразно располагать РЭА в зонах I и 1П, где вибрации значительные

ройствами водо- и брызгозащищенно-сти, высоким уровнем типизации (упрощение ремонта и снабжения ЗИП), блочно-разборными конструкциями РЭА значительных размеров (ограниченность размеров люков и переходов на судне), защищенностью от сильных высокочастотных и низкочастотных (гидроакустические станции) полей, вибростойкостью и ударостойкостью (особенно для воен-

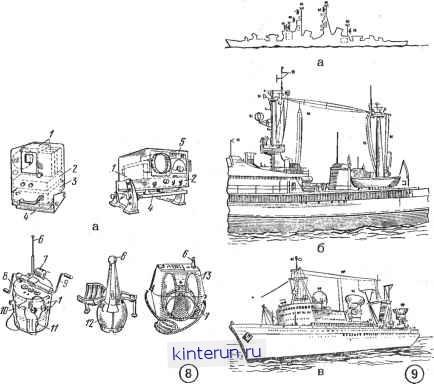

Рис. 3.8. Характерные виды малогабаритной морской РЭА:

/ - функциональные узлы; 2 - шасси; 5 - блоки питания; 4 - рама с амортизаторами: 5 - блок настройки; б - антенна; 7 - трос; В - пульт управления; 9 - привод ручного генератора питания; 10 - сигнальный фонарь; - мнкротелефонная гарнитура; ;г - аппаратура радиобуя с источниками питания; 13 - гермокорпус

ных кораблей с артиллерийским, торпедным или ракетным вооружением), высокой степенью ремонтопригодности в условиях эксплуатации, разнообразием конструкций.

Рис. 3.9. Расположение антенн (отмечены звездочкой) на различных судах




Вся РЭА выполняется, как правило, брызгозащищенной. РЭА, устанавливаемая на открытой палубе - водозащищенная, а аварийная - герметичная. Малогабаритная судовая РЭА несколько напоминает самолетную, но отличается наличием уплотненного кожуха большей прочности (рис. 3.8,-fi) Различные варианты аварийных судовых раций характеризуются наличием вспомогательных приспособлений (сигнальный фонарь, трос с лебедкой), положительной плавучестью и герметичностью (рис. 3.8, б).

На каждом судне устанавливается главная антенна, подключаемая с помощью антенного переключателя к любым видам радиоприемных и радиопередающих средств. Кроме это-То, устанавливаются дополнительные антенные системы для радиосвязи, навигации, радиолокации и радиовещания. Общее количествоа.чтенных систем может доходить до нескольких десятков, что создает значительные трудности при их компоновке. Антенны должны работать при ветровой нагрузке со скоростью потока воздуха до 60 м/с. Возможные места расположения антенн па малом военном фрегате, противопожарном и научно-исследовательском судне показаны на рис. 3.9 о, б, е.

3.5. РАЗМЕЩЕНИЕ НОСИМОЙ И ПОРТАТИВНОЙ РЭА [6, 7, 11, 16] Общие положения

Человек используется в качестве транспортного средства или объек-

Работа

0. н

Ррб. Вт

Характер рабочего места

Число наклонов

Энергозатраты. 10 -Д>к

Легкая (м)

(ж) v-редняя

(ж)

Тяжелая

(м) (ж)

до 29 до 16

4Э...147 26-80

I47...390 80..216

6... 12 3,5...6,6

10..44 5,5...24

22...90 12...49

Стационарное

То же

50.. 100

10О..200 100...300

1,7...3,6 1,1...1,9

2,9... 12,7 I 6.6,9

6,3...25.9 3,5.14,1

та для установки РЭА в различных случаях: переноска РЭА с места на место в условиях лабораторий и цехов, переноска и работа РЭА на открытом воздухе или во временных сооружениях, использование РЭА, размещенной на человеке для развлечений (переносные радиоприемники, магнитофоны, телевизоры), управления или контроля производственного процесса (диспетчерские устройства), для связи в военных целях. Значения дестабилизирующих факторов для носимой и портативной радиоэлектронной аппаратуры 6 и 7 групп по ГОСТ 16019-78 приведены в табл. 3.4.

Человек как транспортное средство работоспособен в довольно узком диапазоне рабочих темперагур, рельефа и высоты поверхности данной местности над уровнем моря Перено симая им РЭА при ходьбе или беге подвергается .ударным воздействиям (смягчаемых рукой или мягкими тканями организма) с периодом 0,5 ... ... 0,8 с при ходьбе и 0,1 ... 0,3 с при беге с шагом 0,03 ... 0,3 м. На его работоспособность влияют режимы физической нагрузки, которая может быть лёгкой, средней и тяжелой (верхнее ее значение расценивают как очень тяжелую нагрузку). Длительность рабочей смены для легкой и средней нагрузки 8 ч, для тяжелой и очень тяжелой 6 или 4 ч. Сводные данные для мужчин (м) и женщин (ж) по максимальному весу груза G, мощности работы Ярб, характеру рабочего места, числу наклонов до 30° и энергозатратам за 8-часовую смену следующие.
