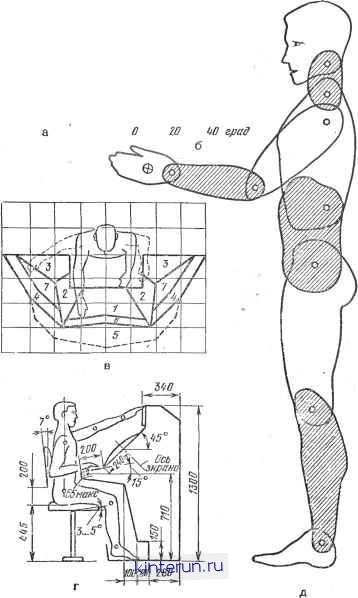

Рис. 4.7. Характерные зоны расположения индикаторных устройств (а) и время считывания показаний с них (б); рабочие зоны расположения регуляторов (чем ниже номер, тем более точная регулировка) (в); основные размеры пульта рабочего места Ч-О (г) и омпоновочная шарнирная модель Ч-О (д)

то 1080

Для рационального к квалифицированного художественного конструирования необходимо знать основные положения инженерной психологии (психотехнологии, технической психофизиологии), в которой изучают сенсорный вход Ч-О (органы чувств), моторный выход (двигательный аппарат Ч-О), распределение функций между Ч-О и РЭЛ (как преобразователями информации) и условия жизнедеятельности Ч-О. Эргономическая отработка конструкций базируется на эргономике, цель которой - совершенствование орудий и условий труда.

При эргономическом анализе исследуют рациональность выбранных зон располонсения индикаторов и регуляторов, удобство пультов управления, для чего часто пользуются компоновочной моделью Ч-О (рис. 4.7).

Основные этапы художественно-конструкторской разработки можно представить в следующей последовательности; анализ ТЗ, предварительные эскизы, определение взаимосвязей Ч-О и РЭА, определение количества и качества индикаторов и регуляторов, определение общих объемов РЭА и доли в них регуляторов и . индикаторов, прорисовка вариантов, поиск гармоничного по форме и цвету решения, выполнение промежуточных (обычно бумажных клееных) макетов, окончательная отработка формы, выполнение демонстрационных плакатов и художественно-конструкторских макетов.

Художественно-конструкторская . оценка РЭА

Используют четыре вида оценки художественно-конструкторских показателей РЭА: правовая защита оригинальности РЭА, количественная оценка эстетических и эргономических показателей, качественная оценка и приемка опытных образцов и установочных партий на этапе авторского надзора.

Оригинальность художественно-конструкторского решения РЭА дает право на авторскую защиту его в качестве промышленного образца, что учитывается при аттестации изделий на присвоение Знака качества

Эстетические показатели качества

РЭА оцениваются уровнем стилевого решения формы, ее функциона.-.ь-ностью и композиционной законченностью и качеством отделки поверхностей. Эргономические показатели качества РЭА оцениваются по удобству обслуживания, его оперативности и безопасности. По ГОСТ 16456-70 используют четыре группы эргономических показателей: гигиенические (освещенность, вентили-руемость, температура, влажность, давление воздуха, напряженность электрического и магнитного полей, запыленность, радиация, токсичность, шум, вибрации, гравитационные перегрузки и ускорения на объекте-носителе РЭА), антропометрические (соответствие форме, размерам тела человека и распределению его массы), физиологические и психофизиологические (соответствие силовым, скоростным и энергетическим возможностям человека и возможностям его зрительного, слухового и осязательного анализатора), психологические (соответствие закрепленным и вновь формируемым навыкам человека и его возможностям по восприятию, переработке и выработке сигналов управления). Для численны. оценок этих параметров используют вкспертные методы оценки

При качественной оценке худвдаест-венно-конструкторского уровня РЭА для присвоения государственного Знака качества, кроме оригинальности РЭА, принимают во внимание карты технического уровня изделий, где, кроме эстетических и эргономических показателей, учитываются и технические (функциональные) показатели Считается, что весомость эстетических и эргономических показателей в комплексном показателе качества равна ~ 0,1.

Приемка опытных образцов и установочных партий РЭА на этапе авторского надзора служит для сохранения стиля, характера и используемых материалов (определяющих оригинальность в художественно-конструкторском макете выпускаемого изделия).

СПИСОК ЛИТЕРАТУРЫ

1. Богданович Л. Б., Бурьян В. А.; Раутман Ф, И. Художественное конструирование g машино-

5. ХАРАКТЕРНЫЕ ТИПОВЫЕ КОНСТРУКЦИИ РЭА

Основные аббревиатуры

ИС - интегральная микросхема

КУ - уровень конструкции (иерархический)

ММ - мнкрсмодуль (плоского или этажерочного типа)

МПП - многослойная печатная плата (число слоев более двух)

МС - микросборка

МУ - микроэлектронный узел

ПП - печатная плата (одно- или двухслойная)

ТК -- типовая конструкция

ТЭЗ - типовой элемент замены (обычно в ЭВМ)

ТЭК - типовой элемент конструкции (обычно из системы ТК)

УТК - универсальная типовая конструкция

ФЯ - функциональная ячейка

ЭРЭ - электрорадиоэлементы (обычно навесного типа)

5.1. ПРИНЦИПЫ ПОСТРОЕНИЯ РАЗМЕРНО-ПАРАМЕТРИЧЕСКИХ

РЯДОВ ТИПОВЫХ КОНСТРУКЦИЙ [2, 3, 7, 10...13] *

Общие положения

Конструкция РЭА - совокупность определенным образом связанных конструктивных и схемотехнических

* Составители О. Д. Струков, Р. Г. Варламов, А. М. Плотицкий

4 Зак. 1321

влементов и компонентов. В основу ее классификации можно положить: назначение (радиоприемная, телевизионная, бытовая, самолетная и т. п.), элементная база (дискретные или микроэлементы различной степени интеграции),физическая природа определяющего работу РЭА эффекта (электрические и магнитные поля, механические связи, свет, тепловые и др. поля), важность (основная, вспомогательная), геометрия и масса (форма, размеры, объем, плотность объемная), условия эксплуатации (легкие, средние, жесткие), условные иерархические уровни конструкции. В зависимости от поставленной задачи используется та или иная классификация.

Разработка компонентов РЭА в виде элементов единых по структуре размерно-параметрических рядов (номиналы, допуски, мощности рассеивания и размеры резисторов, трансформаторов, конденсаторов, микросхем и т. п.) и относительно малые размеры компонентов по отношению к РЭ.А послужили основой разработки размерно-параметрических рядов типовых конструкций

Типовая конструкция ТК - плоский или объемный несущий компонент размерно-параметрического ряда конструкций, используемый для размещения схемных элементов или компонентов РЭ.А. В простейшем случае несущий компонент - печатная плата. Возможно выполнение ТК в виде сложной трехмерной кон-

Под ред. В. Ф, Венда-М.: Мир, 1968.

5. Ломов Б. Ф Человек и техн икя: Очерки инженерной психологии. - М.; Сов радио, 1966.

6. Художественное конструирование и электронном машиностроении /В. К. Федоров, О. Д. Стру-ков, А. П Корольков, А. А. Смирнов, А. М Плотицкий- - Обзоры по электронной технике: Сер. Технология и организация производства /ЦНИИ Электроника.-- М., 1977, вып. 5(211).

строении.- 2-е изд., перераб. и доп. Киев: Техника, 1976.

2. Варламов Р. Г. Компоновка радиоэлектронной аппаратуры.-

- 2-е изд., доп. и перераб.-

- М.: Сов. радио, 1975.

3. Варламов Р. Г. Основы художественного конструирования радио-и электронной аппаратуры.- М.: Сов. радио, 1967

4. Вудсон У., Коновер Д. Справочник по инженерной психологии для инженеров и художников-конструкторов: Пер. с англ./
