Блок типа 7 предназначен для книжной компоновки ПП 160Х Х220, блок типа 8, с шириной передней панели L = 200 мм - для кассетной компоновки ПП 140 X X 150 и МПП 140Х 150. Блоки типа 3, 5, 6 рассчитаны для установки объемных функциональных узлов, крупногабаритных ЭРЭ, электромеханических устройств и элементов питания.

Б блоках типов 2, S основными несущими элементами являются литые алюминиевые рамки, в блоках типа 4...8-детали из стандартного алюминиевого профиля ПС 885-800 (при L = 20. 40, 60, 80, 100, 120, 160) и ПС 885-798 (при L = 200, 240, 320, 400). Блоки типов 2, 3, 5, 6, 7, 8 имеют передние и задние панели, выполненные штамповкой из листового алюминия, детали технической фиксации блока. На задней панели находятся стандартные разъемы типа ГРПМ-2 на 60, 90 или 120 контактов. На перед-

Рис. В.19. Профили для шасси частичных блоков (а) и для каркасов стоек (6)

№±05



ПС 885-575


ЛШ-8

%

шо-гг

nsoo-sff

Характерные типовые конструкции

ние панели блоков вынесены органы управления, регулировки, индика- ции, контроля и т. п.

Основным несущим элементом комплектных блоков (рис. 5.21) являются литые рамы, к которым крепятся передняя и задняя панели. Блок укомплектован съемными боковыми, верхней и нижней крышками, выполненными штамповкой из листового алюминия. На задней панели блока имеются разъемы типа ШР и 2РМД.

Б комплектных блоках размещаю! крупногабаритные блоки питания, электромеханические и индикаторные устройства. Блоки имеют одно конструктивное исполнение (только для УТК-1).

На рис. 5.21 изображены блочные каркасы комплекса УТК, промежуточные конструктивные компоненты, служащие для объединения частичных вставных блоков в субблоки. Они представляют самостоятельные технологические единицы, собираемые и монтируемые независимо от остальных конструктивных компонентов РЭА. Блочные каркасы комплекса УТК выполняются в двух конструктивных вариантах (для УТК-1 и УТК-П).

Несушим элементом блочного каркаса служит базовый каркас, основными элементами которого являются стяжки из стандартного профиля и штампованные из листового алюминия боковины. Конструктивные варианты блочного каркаса отличаются только устанавливаемой на базовый каркас арматурой (руч-. ки. Кронштейны под разъемы, элементы фиксации и закрепления). Электрические соединения между частичными блоками в блочных каркасах выполняются либо объемным монтажом, либо с помощью коммутационной МПП.

На рис. 5.22 показаны конструкции стоек различного назначения, предназначенные для РЭА, разрабатываемой на базе УТК-1 и УТК-П соответственно. Стойки УТК подразделяются на открытые (тип I) и закрытые, или шкафы (тип П) (рис. 5.23). ,

Конструкцию стоек образуют базовый каркас из стандартных алюминиевых профилей и набор элементов различного назначения: шиты.




бптный napffiic УТМ-Ж

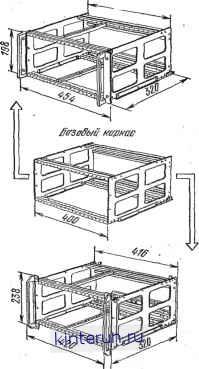

Рис. 5.21. Схема конструкций блочных каркасов и комплектный блок УТК (внизу)

основания, дверцы, панели для разъемов, направляющие, электроэлементы, шины питания, детали установки и фиксации различных устройств (например, лентопротяжных механизмов и графопостроителей) и т. п.

Базовый каркас стойки выполняется в двух вариантах, в зависимости от того, на какой основе (УТК-1 или УТК-П) разрабатывается РЭА. Каркасы отличаются размерами (для УТК-П ограничением являются размеры объекта, стандартные люки и проемы, через которые транспортируются стойки) и конструкцией узлового соединения профилей, что обусловлено более высокими требованиями к жесткости каркаса для стоек УТК-П.

Для разработки быстродействующих цифровых устройств РЭА в комплект конструктивных элементов стоек включены: блок-панели (взамен блочных каркасов), рамы, специальная монтажная и крепежная арматура. Игпсльзование этих элементов позволяет производить рамную компоновку РЭА иа базе стойки для УТК-1, при этом в стойке размещаются две подвижные рамы (рис. 5.24). На рамах устанавливается по 3- 4 блок-панели, в каждой из которых можно разместить до 40 ПП 140Х Х150, или МПП 140X 150, или ТЭЗ ЕС ЭВМ. Рамная конструкция стойки обеспечивает совместимость комплекса УТК с единой конструктивной базой ЕС ЭВМ на уровне стойки, максимальную плотность компоновки РЭА на всех КУ, минимальную длину электрических связей в объеме одного или нескольких функциональных блоков.

Для реализации устройств специального назначения - магнитных и графических регистраторов, пультов УТК-П - имеется номенклатура специальных конструктивных элементов (рамы, кронштейны, двери специальной формы, поворотные и запирающие механизмы, фиксаторы) (рис, 5.25).

Конструкции стоек всех типов Позволяют применять в них как индивидуальную (в виде автономного блока), так и централизованную приточно-вытяжную вентиляцию. Для приточно-вытяжной вентиляции в стойках предусмотрены воз-




158 1S8

Ш 238

т

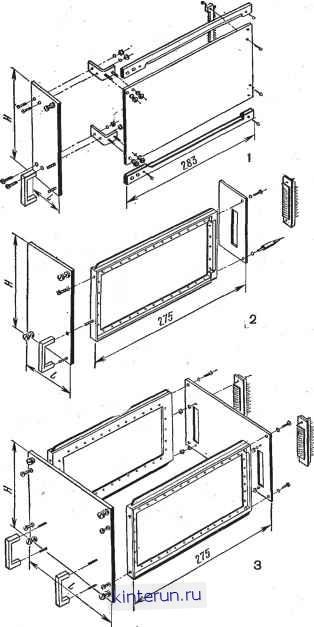

Рис. 5.20. Схема конструкций частичных блоков УТК
