духоводы с каналами входа и выхода.

Следующей группой компонентов КУ-4 УТК-1 и УТК-П являются приборные корпуса различной конструкции.

Приборные корпуса УТК-1 (рис. 5.26) комплектуются частичными вставными блоками непосредственно или через блочный каркас и комплектными блоками. Они могут быть выполнены в виде настольной и переносной конструкции. Ос-

новными конструктивными элементами настольных корпусов являются передняя и задняя литые рамки, стяжки из стандартного алюминиевого профиля, быстросъемные боковые щиты и крышки из листового алюминия. Переносные корпуса имеют переднюю литую рамку с обечайкой и штампованные крышки. -

Кроме основных конструктивных элементов, корпуса комплектуются широкой номенклатурой установочных, крепящих и фиксирую-

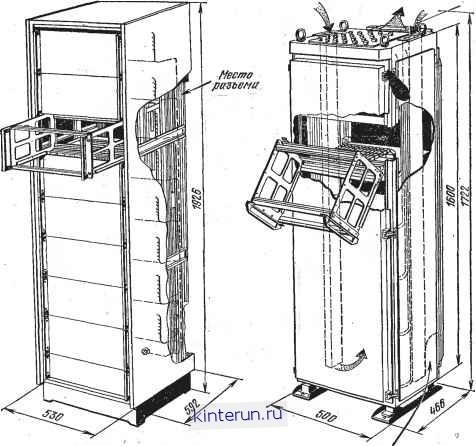

Рис. 5.23. Схема конструкции стойки открытого (а) и закрытого (б) исполнения

Воэдухободы (при неооходимрши)

щих деталей (ручки, замки, кронштейны, опоры и т. д.).

Электрические разъемы устанавливаются на специальных кронштейнах и панелях на задней стороне корпуса. Откидывающаяся ручка у переносных корпусов позволяет устэг навливать корпус наклонно к плоскости опоры.

Приборные корпуса УТК-П (рис. 5.27) предназначены для размещения частичных блоков или блочных каркасов, а также специальных устройств индикации и контроля. Основными элементами приборных корпусов являются литые (верхнее и нижнее) основания, боковины из специального профиля, передняя (отрывающаяся) и задняя (неподвижная) крышки, - арматура крепления и фиксации, влагозащитные уплотнения.

На задней крышке или сбоку уста-наливаются разъемы электрического входа - выхода непосредственно или через переходной элемент. Конструкции приборных корпусов УТК-П обеспечивают возможность агрегатирования их в стойки.

Одной из конструктивных разновидностей приборных корпусов УТК-П являются настенные щиты (рис. 5.28) для размещения специальных распределительных и коммутационных устройств.

Относительно самостоятельную группу компонентов КУ-4 УТК-1 составляют конструкции пультов, которые предназначены для построения устройств оперативного управления радиоэлектронными системами, отображения получаемой в системах информации, контроля режимов работы и оперативного обнаружения неисправностей в системах. Это компоненты УТК, которые находятся в непосредственном контакте с человеком, что обусловило специфику их конструктивного исполнения и соотношения между размерами отдельных конструктивных элементов.

Конструкции пультов (рис. 5.29) построены по модульному принципу, что обеспечивает гибкость и преемственность при построении различных устройств и систем управления и отображения информации.

Основные модули пультов - панели, корпуса, основания, крышки,

рамы. Сочетания конструктивных модулей позволяют получить множество модификаций. Так, пульты могут быть одно-, двух- и трехсекционнЫ ми, с тумбами и без них (облегченными), с приборными отсеками и панелями управления и без них.

Частные и общие конструктивные решения, используемые в конструк-

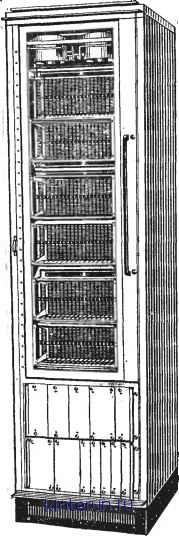

Рис. 5.24. Схема конструкции стойки с ТЭЗ ЕС ЭВМ

сшциона/зше (Утк-П лодвижнь/е (ути-л)

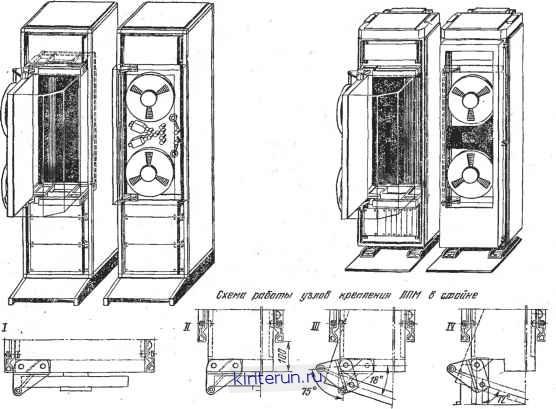

Рис. 5.25. Схема конструкций стоек для магнитных и графических регистраторов
