Функциональные узлы с модульными элементами


Рис. 7.13.

киза при

Схема построения монтажного ас-проволочном монтаже

К этим ФУ относятся такие приспособления для компоновки ЭЛ, которые были показаны на рис. 7.8. Возможны и другие приемы выполнения компоновочных работ ЭЛ модульных ФУ, когда используют графоаналитические методы, специальные таблицы и варианты полных или частичных графов схемы.

Стремление к унификации типоразмеров ПП и сложность монтажных структур послужили причиной раз-

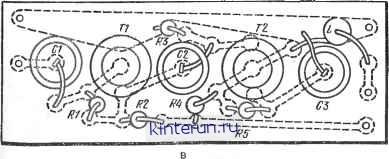

сток (рис, 7.13, а), составляется принципиально-монтажный экскиз (рис. 7.13, б), на основе которого выполняются монтажные чертежи для монтажной пластмассовой платы с окном (рис. 7.13, е) или для платы из гетинакса (рис. 7:13, г).

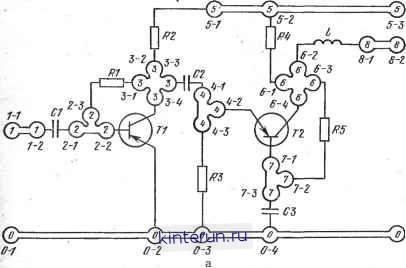

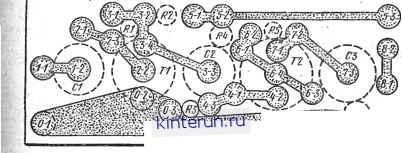

При составлении монтажных эскизов ФУ на ПП принципиальная схема перечерчивается с учетом только одной пайки в пистон (рис. 7.14, а), что позволяет получить как бы заготовки соответствующих печатных проводников, которые трансформируются с учетом реальных размеров ЭЛ (рис. 7.14, б) и позволяю! получить окончательный вариант МЧ в виде рис. 7.14, е.

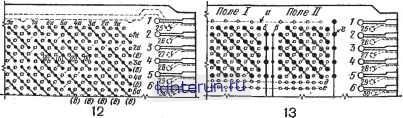

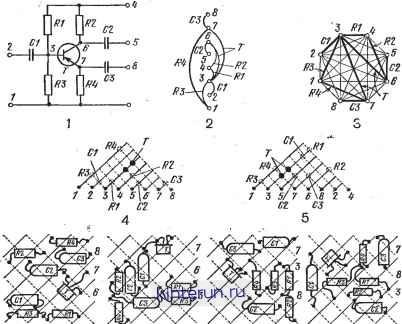

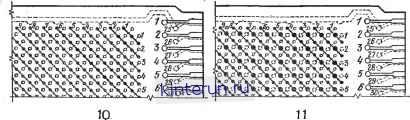

Использование методов комбинаторики позволяет создавать универсальные монтажные структуры в виде трех- и двухмерных образований. Пример УПП показан на рис. 7.15. Принцип ее построения Следующий. Нумеруются точки схемы с различными потенциалами /. Этой схеме может быть поставлен в соответствие частичный граф 2. являющийся частью полного монтажного графа 3. Используя двухмерную комбинаторную систему координат в виде двух треугольных сеток (сплошные линии - проводники на лицевой, а штриховые - на оборотной стороне УПП), мы можем (в зависимости от выполненной нумерации) получить варианты компоновки 4 к 5. Выполняя эти сетки на квадратных платах и меняя нумерацию, мы получим варианты компоновки 6-..S. Практические варианты рисунков УПП - 10...13.





rv,rvr>..>...v--..tv..vj...vj.:;<...j/


Рис. 7.14. Схема построения монтажного эскиза при печатном монтаже




6 7.8

В 5 9



Рис. 7.1В. Схема построения универсальных печатных плат
