Рис. 7.18, Схема автоматизированного рабочего места .АРМ конструктора

тового пера дисплея, двухкоорди-натных потенциометра или тумблера, планшета или координатного считывающего устройства.

Устройства подготовки данных на перфокартах УПДК-32, ЕС-9010, ЕС-9011, ЕС-9015 позволяют с первичных документов вручную с помощью электрической пишущей машинки Консул наносить на перфокарты алфавитно-цифровую информацию, контролировать ее правильность на бумажной ленте, размножать перфокарты.

Аналогичные устройства подготовки данных на перфолентах Брест-1 ,

Рис. 7.19. Виды следящих перекрестий: простое, с разрывом, с точкой в центре, со смещенной точкой слежения

ЕС-9020, ЕС-9021, ЕС-9022 позволяют наносить на перфоленту алфавитно-цифровую информацию, контролировать ее правильность, сравнивать две или три перфоленты и размножать их. Для подготовки данных на магнитной ленте используют устройства ЕС-9001 и ЕС-9002-.

С помощью клавишного пульта (отдельного, в виде части электрической печатной машинки или части дисплея) можно вводить знаки, буквы, цифры, графики, прямые линии или окружности и их части; стирать знак, часть или целую строку или весь экран; вставлять строки. или знаки, сдвигать часть строки влево - вправо, создавать защищенные области, выполнять табуляцию.

Световое перо (по сути правильнее говорить световой глаз ) выполнено в виде жгута световодов, с помощью которых световой сигнал с экрана дисплея подается на фотоумножитель (фототриод), а с него - на схему управления. Можег работать в двух режимах: Следящего перекрестия и Функции указания . Режим Следящего перекрестия характеризуется тем, что на экране дисплея высвечивается простое перекрестие (рис. 7.19, а), перекрестие с разрывом, диаметр которого равен диаметру поля зрения светового пера (рис. 7.19, б), перекрестия с точкой б центре (рис. 7.19, е) или со смещенной точкой слежения (рис. 7.19, г). Это перекрестие с помощью светового пера можно водить по экрану и по чертежу, показанному на экране. В режиме Функции указания световым пером можно отмечать начало или конец линии, центр окружности и т. .п. операции, формировать команды Стирания или Черчения линии. Двухкоординатный потенциометр выполняется обычно в виде небольшого механизма полусферической формы, в основании которого вмонтированы под углом 90° два потенциометра с роликами. Катая один или два ролика по поверхности, мы формируем соответствующие электрические сигналы и рисуем на экране чертеж. Возможно использование тумблера в пяти положениях: нейтральное, включено вверх или вниз , влево или вправо . При включении тумблера на экране на-

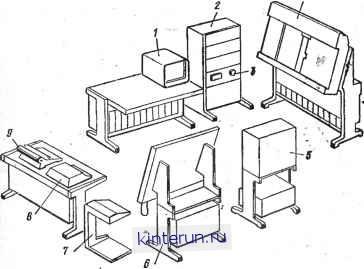

Рис. 7.20. Элементы АРМ конструктора!

/ - устройство преобразования графической информации; i - лентотека; 3 - фотосчитн-

гающее устройство; 4-чертежно-графнчесьий sbtombt; f -лентотека в перфоратор! - полуавтомат кодирования графической информации; Т - клавиатура символов; 8 - клавишная ЭВМ; 9 - электрическай пишуща* иа1иинка

чинается вычерчивание линии от начальной точки.

Планшет выполнен в виде матрицы двух групп пересекающихся проводников, к которым в определенной последовательности подаются импульсные сигналы. Касаясь той или иной точки чертежа (лежащего на планшете) специальным Щупом, за счет емкостной связи мы считываем импульсы и определяем точку, указанную щупом. Эта информация вводится в ЭВМ (при необходимости с определенной коррекцией).

Координатное считывающее устройство представляет собой двух-координатную механическую систему, оптический или механический Визир которой может быть совмещен с заданной точкой. При этом может формироваться сигнал координат точки и вводиться в ЭВМ.

Вывод информации из ЭВМ может быть осуществлен на экран дисплея, графопостроитель или координатограф и алфавитно-цифровое печатающее устройствов АЦПУ, а также на устройства подготовки данных 1 на перфоленту.

Основным элементом дисплея явг ляется электронно-лучевая трубка Q рабочим полем 250 X 250 мм (1024 X 1024 знаков) или 400X400 мМ (4096X4096 знаков) и блок буферной памяти на 1024...8000 байт. Экран может быть одно- или многоцветным.

Основными режимами работы дисплея являются точечный или векторный. Точечный режим удобен при изображении множества отдельных точек (в частности, знаков, букв или цифр) или простых отрезков кривых. На экране может размещаться 12, 16 или более строк по 64...80 знаков двух (основного или увеличенного) размеров. Вывод на экран дисплея знаков, букв или цифр выполняется с помощью клавиатуры клавишного пульта. Векторный режим требует меньшего объема памяти, так как для вычерчивания непрерывных прямых или кривых линий достаточно записи в памяти соответствующих уравнений, а не координат многих точек, как в точечном режиме.

Гряфопостроитель представляет со-Сой двухкоординатный самописец с приводом от шаговых двигателей, управляемых ЭВМ. Рабочее поле может быть от 380 X 600 до 1200Х X1600 мм с масштабами чертежа I : 2, 1 : I, 2 : I с 64...253 символами, сплошными линиями, штриховыми или штрихпуиктирными I...3 толщин. Скорость черчения го...200 мм/с, элементарный шаг (ра.зрешающая способность) 0,025 илн 0;05 мм. В качестве рабочего инструмента исполь.чуются рапидогра-фы, карандашные графиты, стержни для фломастеров, шариковые пишущие узлы (одно- или многоцветные). Графопостроители, пишущие световым лучом или гравировальным прибором фотошаблоны - заготовки ПП, обычно называют координатографами (типы М-2001, М-2005, ЕС-7051, ЕС-7052, ЕС-7053, ЕС-7054).

В качестве носителя информации используют рулонную или плоскую бумагу (барабанный или планшетный типы графопостроителей), фотопластинки или пластины с фоторезистом, стеклянные пластины с лаковой пленкой- (срезается гравировальным прибором).

АЦПУ - электромеханическое устройство, печающее буквы, цифры и знаки на рулонной бумаге, что позволяет получать текстовую КД, а также ряд КД для ПП и МПП (монтажные и послойные чертежи). В со- ставе ЕС ЭВМ используются АЦПУ типов ЕС-7030, ЕС-7031, ЕС-7032, ЕС-7033, ЕС-7034, ЕС-7039. Элементы АРМ конструктора показаны на , рнс. 7.20.

Практика машинного конструирования

При оценке эффективности машинного конструирования (являющегося частью системы автоматизации проектирования) чаще всего говорят только об одной его стадии, когда ЭВМ по заранее подготовленной и составленной программе (на что уходят месяцы и годы) и по частным данным конкретной задачи (их подготовка также требует 6... 12 человеко-дней) быстро решает задачу.

Для правильной и объективной оценки машинного конструирования следует рассматривать весь цикл: от момента получения задания до

и организация конструкторского труда момента выполнения всего комплекта КД.

Современные системы автоматизации проектирования позволяют решать задачи системного проектирования (например, разработки структуры новой ЭВМ), функционального (разработка и анализ схемных структур) и технического (компоновка ИС и ЭРЭ на ПП или МПП, выпуск текстовых КД, создание исходных технологических документов, например, в виде фотошаблонов МПП или топологических структур ИС и управление станками с числовым программным управлением). Разнообразие технических средств современных систем делает целесообразным рассмотрение только общих принципов, а не конкретных устройств.

Рассмотрим характерные этапы раз-ргбэтки комплекта КД на ПП с выводом данных на АЦПУ, по которым выполняются фотооригнналы. Общая трудоемкость на одну 4-слой-ную МПП ~ 70 человеко-дней, распределение трудоемкости этапов следующее:

1. Получение из лаборатории предварительно согласованного ТЗ и принципиальной схемы. Составление и согласование на их основе требований на компоновку ИС или ЭРЭ - 2%..

2. Набивка перфокарт для ввода частных данных (общая программа уже есть) по компоновке ИС или ЭРЭ и сама компоновка на ЭВМ - 2,8% (1,4+1,4).

3. Согласование с лабораторией и (если нет возражений) составление задания на трассировку - 6,9%.

4. Набивка перфокарт для ввода частных данных (общая программа уже есть) по трассировке проводников и сама трассировка - 4,2% (1,4+2,8).

5. Проверка на соответствие ТЗ полученных результатов, черновая и чистовая разводка, вычерчивание оригиналов, их проверка конструктором, проверка и согласование с лабораторией и технологами, выполнение подлинников КД, их проверка в лаборатории и технологами, утверждение, нормоконтроль, размножение - 54,9%.

6. Изготовление фотооригиналов, их проверка, фотографирование, сдача на хранение - 29,2%.
