документации. - Вопросы радиоэлектроники. Сер. ОТ, 1969, вып. 13. 10. Тихомиров Б. П., Семернев В. И. и др. Опыт разработки и внедрения машинного конструи1>ова-ния ячеек РЭА.- Обмен опытом в радиопромышленности, 1975, вып. 6.

ДОПОЛНИТЕЛЬНАЯ ЛИТЕРАТУРА

1. Аксентьев В. С, Винник и. С, Воднев А. е., Кандауров И. И.

Механизация инженерно-технического и управленческого труда. - Л.: Лениздат, 1973.

2. Алферов А. В., Бреиев В. С, Качалина Л. Н., Мамонина Н. А. Оргтехника в управлении. - М.: Экономика, 1975.

3. Джонс Дж К. Инженерное и художественное конструирование: Современные методы проектного анализа: Пер. с англ./Под ред. В. Ф. Венды, В. М. Мунипо-ва. - М.: Мир, 1976.

4. Душков Б. А., Ломов Б. Ф., Ру-бахин В. Ф., Смирнов Б. А. Основы инженерной психологии. - М.: Высшая школа, 1977.

6, Зозулевич Д. М. Машинная графика в автоматизированном проек-

тировании. - М.: Машиностроение, 1976.

6. Кацман С А. Механизация конструирования в морском приборостроении и радиоэлектронике.- Л.: Судостроение, 1976.

7. Селютин В. А. Машинное конструирование электронных устройств. - М.: Сов. радио, 1977.

8. Семернев В. И. и др. Автоматизированная система получения конструкторской и технологической документации КТПП БЭСМ-6. - В кн.: Проектирование вычислительных устройств и систем с по--мощью ЭВМ/изд-во Саратовского у-та. - Саратов, 1978

9. Семернев В. И- и др. Опыт разработки и внедрения машинного конструирования ячеек РЭА. - Обмен опытомв радиопромышленности, 1975, вып. 6.

11. Чернякова М. М. А. с. 253408. - Опубл. в БИ. 1968, № 7.

12. Хилл П. Наука и искусство проектирования: Пер. с англ.- Мир, 1973.

15. Юрин. О. Н. Единая система автоматизации проектирования ЭВМ.- М.; Сов. радио, 1976;

КОНСТРУКТОРСКИЕ РАСЧЕТЫ РЭА

8. ФИЗИКО-МАТЕМАТИЧЕСКИЕ ОСНОВЫ КОНСТРУИРОВАНИЯ РЭА

Список аббревиатур

АЛУ - арифметико-логическое уст-

ЮЙСТЕО

ЗИС - большая интегральная микросхема

ИС - интегральная микросхема ОП - оперативная память ПА - преобразователь активный ПП - преобразователь пассивный САПР - система автоматизации проектирования ТПМ - теория подобия и моделирования Увв - устройство ввода Увыв - устройство вывода УУ - устройство управления ЦБК - центральный вычислительный комплекс

8.1. ОБЩИЕ ПОЛОЖЕНИЯ*

При анализе и синтезе конструкций РЭА чаще всего приходится представлять исходные материалы в виде графических или знаковых моделей (графики, уравнения, формулы, таблицы). В более сложных случаях приходится прибегать к использованию методологии теории подобия и физическому моделированию.

График - двух- иногда трехмерное изображение связи двух (трех) групп параметров в виде одной или семейства линий или поверхностей. Обладает наивысшей степенью наглядности, имеет ограниченные точность и область отображении. Значения параметров могут иметь как численную, так и качественную характеристику.

* Составитель § 8.1...8.3 Р. Г. Варламов.

Уравнение - символическая sa-пись связи многих групп параметров (минимум - двух параметров). Обладает наивысшей степенью компактности записи, но и высокой неопределенностью использования, так как дополнительно нужно знать область существования данной функции. Инвариантно (не зависимо) относительно систем единиц.

Формула - символическая запись связи ограниченного числа параметров для конкретной конструкции и конкретной системы единиц, часто включающая в себя числовые коэффициенты. Обладает наивысшей степенью определенности, но пригодна только в узкой области изменения параметров данной функции. Вид формулы зависит от используемой системы единиц и их конкретных численных значений.

Таблица - одно- или многорядная форма записи числовых значений взаимосвязанных параметров. Составляется либо по результатам эксперимента,либо по уравнению или формуле. Дает высокую точность, но весьма громоздка. Численные значения зависят от используемой системы единиц.

Характер этих графических и знаковых моделей зависит не только от их сущности и системы единиц, но и от пространства отображения или соотнесения в виде системв! координат. Графически наиболее наглядными и широко используемыми в инженерной практике являются три системы координат: прямоугольная (декартова), цилиндрическая и сферическая и их частные (дву-и одномерные) случаи. В номограммах и сложных графиках используют косоугольные и криволинейные си-

10 го 50 70100 гоо soo v,ru о,г В,5BJ 1Щ 2 5 7И

Д л

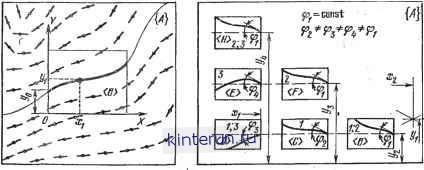

Рис. 8.1. Частные (а) и обобщенные (б) резонансные характеристики и их представление в виде уравнений (в) и таблицы (г). Область существования функций (д) и ее граничные условия в месте перехода от <В> к {А} (е)
