if ff 8 Р ,Вт/нг а

0 5 W 15 го Р ,Вт/дм

и,д б

®

о 100 zoo 300 /s,aM а

d 0,07

0,05 б

0,05 /,а

Саморазряд - относительная характеристика потерь eiMKOCTH: С = = 100 (Qi - QsVQi, где Q, и Q -, первоначальная и конечная емкости ИП; t - время, за которое оценивается саморазряд, %.

Разрядные энергия и мощность определяются так: Wp = (/(.pQp

f р = Ucpl CP-

Степень использования емкости или энергии аккумуляторов зависит от режима работы и типа электрохимической системы. Для характерных режимов значения отдачи емкости Q и энергии W (в процентах) следующие: свинцовые аккумуляторы в стартерном режиме 40 и 30, в длительном режиме - 82 и 70; кадмиепо-никелевые ламельные и безламельные - 67 и ЪО, дисковые - 50 и 42, цилиндрические - 70 и 58; серебряно-цннковые - 100 и 85.

Области целесообразного использования различных ип

Особенности конструкции и принципа действия определяют следующие наиболее характерные области применения тех или иных ИП. ГЭ и ГБ используготся в качестве относительно дешевых одноразовых (за небольшид исключением) ИП. ГЭ и ГБ МЦ типа наиболее дешевы и используются в бытовой аппаратуре, сигнализации и связи, РЦ - при малых разрядных токах, положительной температуре и более высокой стоимости эксплуатации, резервные элементы - в основном в специальной аварийно-спасательной морской РЭА, для стационарных устройств автоматики и связи используются наливные ГЭ.

Аккумуляторы и батареи из них используют при наличии зарядных устройств (в том числе автоматических). Кислотные АБ находят применение в стационарной РЭА и частично в возимой (стартерные автомобильные батареи).

Наиболее часто для питания РЭА применяются щелоч:ные НК аккумуляторы: ламельные, если нет ограничений по объему и весу (они наиболее дешевы, но громоздки), смешанного; типа (одна пластина ламельная, другая - безламель-ная) для бортовой РЭА (включая космическую); безламельные (они имеют длительный срок службы, надежны, работают при отрицатель-пых температурах и сохраняют свои качества в тяжелых климатических условиях) и таблеточные (они обеспечивают большие разрядные токи). Никель-цинковые и СЦ щелочные аккумуляторы конкурируют с безламельными НК при условии меньших сроков службы и работы только при положительной температуре. В особых случаях используют СЦ аккумуляторы ампульного типа с подогревом, которые начинают действовать после разрушения ампулы е электролитом и могут работать при отрицательных температурах, так как имеют систему подогрева и теплозащиты. Примерно такие же показатели и у серебряно-кадмиевых аккумуляторов.

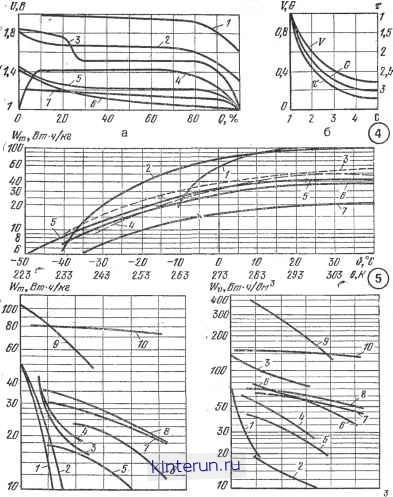

Рис. 9.4. Разрядные кривые аккумуляторов

1 - кислотных, 2 - иикель-гшнковы.х, 3 - серебряно-цинковых, 4 - безлаыельныд (никель-кадмиевых) и гальванических элементов, 5 - медно-магниевых. 6 - герметичных марганцево-цинковых со щелочным электролитом, 7 - ртутио-цинковых) (а) и связь стоимости С с объемом V. весо.\1 С и временем работы t ХИТ (б)

Рис. 9.5. Изменение отдачи для аккумуляторов

2 - серебряпо-ципковых, 4 - пикель-цин-ковых, 5 - безламельных нтель-кадмяе-вых. 6 - кислотных радиспакальных, 7 - .памельпых никель-кадмиевых) и га.пьвани-ческнх элементов (/ - ртутио -цииковых,

3 - герметичных маргапцево-цинковых со щелочным электролитом) прн и-1Меиенни температуры окружающей среды

Рис. 9.6. Связи массовой (а) и объемной (б) удельных энергии и мощности для: / -МЦ элементы стаканчикопоО конструкции, 2 - МЦ батареи галетиой конструкции. 3 - МЦ герметичные элементы со щелочным электролитом. 4 - медно-магниевые батареи, S - ламельные никель-кадмиевые аккумуляторы, 6 - кислотные радио-накальные аккумуляторы, 7 - безламельные никель-кадмиевые аккумуляторы, 8 - прессованные иике.пь ка ми вые аккумуляторы, 9 - ртутно цинковые элече 1ты. 10 - ссреб-рг!!о-иинковые аккумуляторы

Рис. 9.7. Отдача Ф.9 преобразователей (напряжение и и плотность выходного тока Is при различной облачности и перпендикулярном падении лучей Солнца (а). Влияние температуры на выходное напряжение V и рабочий ток / (6):

/ - облачность 95%, поток энергии излучения Сол ца 75 Вт/м . 2 - 50%. 750 Вт/м 3 -07о и 1500 Вт/м2

Таблица 9.1

Бенао- и электроагрегаты, электростанции (рис. 9.5)

При стабильных потоках солнечной радиации (околоэкваториальные области, космос) целесообразно использование ФЭ в виде солнечных батарей При наличии дешевых или попутных источников тепла, а также в автономных устройствах, расположенных в труднодоступных местах, целесообразно использоватъ ТЭ и ТЭМ преобразователи в сочетании с газовыми горелками или радиоизотопными источниками тепла.

Стационарную РЭА наиболее удобно питать от сетей постоянного или переменного тока. Более частные и конкретные рекомендации по ИП даются в описаниях соответствующих групп

Электрические сети и генераторы

В соответствии с ГОСТ 21128-75 электрические сети общего назначения постоянного и переменного тока частоты 50 Гц должны иметь следующие значения напряжений: постоянного тока 6. 12, 24, 36 48, 60, 115. 220 и 440, однофазного пе-ременюго тока 12; 24, 36, 127,. 220 и 380 и трехфазного переменного гока 36, 220, 380 и 660 В (междуфазное напряжение).

Выходное междуфазное напряжение генераторов и трансформато-

рое трехфазного напряжения должно быть 230, 400 и 690 В однофазного тока - 133и -230 В Напряжение источников питания постоянного гока. (для сетей ПО, 220 и 440 В) должно быть 115. 230 и 460 В соответственно.

Ряды номинальных токов (ГОСТ 6827-7€) в диапазоне 0,1 ...8000 А выбираются по ряду предпочтительных чисел R10 (0,1, 0,12, 0,16, 0,2, 0,25, 0,3, 0,4, 0,5, 0,6, 0,8 и т. д.), причем для значений 10 ...6300 А предпочтительны значения токов по ряду R5 (10, 16, 25, 40 6S и т. д.)

Номинальные частоты сетей переменного тока и допуска на них выбираются по ГОСТ 6697-75 Для частоты 50 Гц принят допуск ±2 Гц прн стабильности напряжения ± 10%

Для самолетов и вертолетов используют бортовые сети повьинен-ной частоты и постоянного тока (ГОСТ 19705-74) Сети переменного тока (частоты 400±20 Гц)-трехфазные, трехпроводные (соединение звездой), напряжением 200/115 В Фазное напряжение в нормальном режиме 108 ... 120 В. В трехфазных сетях переменной частоты частота при работе может меняться в пределах 320 . 1050 Гц- Напряжение и соединения аналогичны сетям
