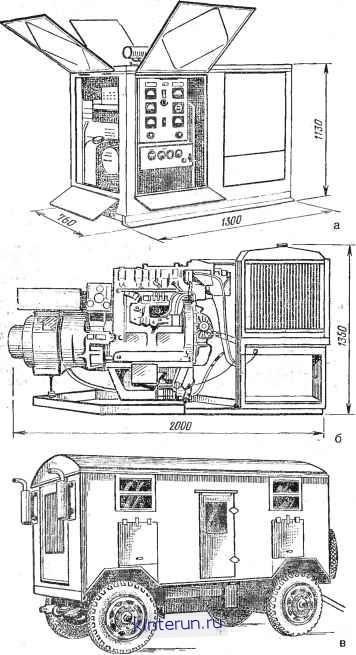

400-А,®РК АД-5-Т230 <а) и АСДА-2-20 (б) и электростандии ЭСД-ЮО/Т

9.2. ГАЛЬВАНИЧЕСКИЕ ЭЛЕМЕНТЫ И БАТАРЕИ

Элементы и батареи системы МЦ стаканчикового и галетиого типов

ГЭ системы цинк-двуокись марганца с солевым электролитом выполняются в виде стаканчиковых сосудов круглой или квадратной формы или прессованных галетиых элементов в виде параллелепипедов. В галетных элементах лучшее использование объема и поэтому их удельные характеристики в 2 ...3 раза лучше стаканчиковых. Они используются в виде отдельных элементов или батарей.

ГЭ и ГБ имеют свои условные обозначения, состоящие из букв и цифр или торговые названия. Пер-

постоянной частоты. Однопровод-ные бортовые сети переменного тока постоянной частоты имеют номинальное напряжение 115 В (108 ...120) при частоте 400±20 Гц, напряжение в сетях переменной частоты 200 В (187 ...207) при частоте 320 ...1050 Гц.

Сети постоянного тока на самолетах п вертолетах одпопроводные с номинальным напряжением 27 В и его колебаниями в нормальном режиме в пределах 24 ...29 В.

В кочевом сельском и промысло-вол) хозяйствах, на строительстве гидроэлектростанций, линий электропередач, газопроводов, лесозаготовках, для кино и телевидения, в учреждениях связи, байках, больницах и вычислительных центрах (в качестве резервных и аварийных источников электроэнергии) используют бензоагрегаты, электроагрегаты и электростанции. Они отличаются высокой надежностью и топливной экономичностью {окружающая температура 233 ...323 К (-40 ...-j-SO С), высота над уровнем моря до 1000 м, тропическая влажность).

Данные наиболее распростране-ных устройств такого типа приведены в табл. 9.1 и рис. 9.8. Все они работают с коэффициентом мощности 0,8, имеют частоту вращения ротора генератора 1500 мин- частоту переменного тока 50 Гц.

вые цифры указывают напряжение в вольтах, буквы обозначают назначение (А - анодная, Н - на-кальная, С - сеточная, Ф - фонарная, Р или РЗ - радиозондо-вая, С - слуховая, Т - телефонная, П - приборная, Ч - элемент для электрических часов, ЭВ - для электронных ламп-вспышек), электрохимическую пару (например, МЦ - марганцево-цинковая, РЦ - ртутно-цинковая и т. н ), тип конструкции (Г - галетная, В или ВД - с воздушной депопя-ризацией), температурные условия работы: у - универсальная, х - хладостойкая, без обозначения - летняя; последние цифры указывают емкость в ампер-часах или число часов работы (буква ч ). Элементы тропического исполнения имеют индекс Т . Например, обозначение 70-АМЦГ-у-1,3 расшифровывается так: напряжение 70 В, анодная, марганцево-цинковой системы, галетной конструкции, универсального применения емкостью 1,3 А-ч. Получили распространение торговые названия Крона , Марс , Маячок и т. п. Входящие в практику номерные обозначения определяют габариты, конструкцию, электрохимическую систему и порядок соединения элементов в батарее. Первые две цифры характеризуют габариты конструкции н электрохимическую систему: мар-ганцево-воздушно-цинковая система имеет номера 01 .09; марган-иево-цинковые стаканчиковые элементы прямоугольной формы - 10 ...19; марганцево-цинковые стаканчиковые цилиндрические -20 ...49; марганцево-цинковые галетные - 50 ...79. Третья цифра - шифр высоты элемента, после которой может стоять буква, определяющая температурный режим работы: у или т . Число последовательно соединенных элементов батареи определяется цифрой, стоящей перед обозначением элемента (например, 3336 - батарея для карманного фонаря из трех последовательно соединенных элементов 336). Число параллельно соединенных элементов в батарее пишется через тире после обозначения элемента (например, 336-3).

Таблица 9.2

Галетные МЦ элементы для батарей (рис. 9.9, в)

Таблица 9.4

Цилиндрические стаканчиковые (без футляров) МЦ элементы {рис. 9.9. а)
