Аналогично действует ламповая (обычно- пентодная) схема совпадений (рис. 11-92), где соответствующие запирающие напряжения и управляющие импульсы подаются на управляющую и защитную (или экранирующую) сетки. При этом пентод должен иметь резкую отсечку анодного тока по всем управляющим электродам (например, лампа 6Ж2П). Пример осущёствле-

+£ (1-250в)

0,03

<,Вход2

Рис, 11-82. Каскад совпадений для двухимпульсного кода на пентоде.

ИИЯ схемы совпадения по трем импульсам приведен на рис. 11-93. Сопротивление резистора Ra. в анодных цепях ламп выбирают из условия неискаженного воспроизведения импульсов.

Вход 1

Рнс. 11-93. Каскад совпадений для трехимпульсного кода на пентоде.

Для расчета исходных смещений в случае двухимпульсной схемы совпадений на пентоде удобно пользоваться характеристиками лампы, представляющими семейство зависимостей напряжений на экранирующей (или третьей) сетке от напряжений на управляющей сетке при определенных значениях анодного тока, т.е. э(Ыс) или Ыз(Мс) при ia=const. Исходная рабочая точка М выбирается так, чтобы импульсы, поступающие порознь на каждую ceTKyj не переводили лампу в отпертое состояние (при этом берется некоторый запас Д на нестабильность амплитуд входных импульсов и характеристик лампы). В случае одновременного поступления импульсов рабочая

точка должна переходить на характеристику, соответствующую наибольшему значению анодного тока лампы (точка Мр).

Выбор рабочей точки М для импульсов с амплитудами [/с=2,5 е и [/э=60 в для лампы типа 6Ж8 иллюстрирует рис. 11-94.

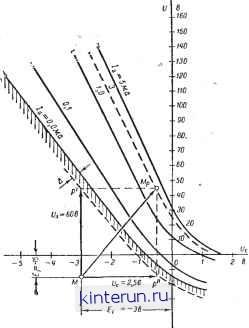

Рис. 11-94. Характеристики U=HV), 7= const лампы 6Ж8 для расчета схем совпадений по управляющей и экранирующей сеткам.

Исходные смещения составляют Ее = -3 е и £э= -15 в; при этом точка ЛГр лежит на характеристике /а=3 ма. При трехимпульс-ной схеме совпадений смещение на оставшейся сетке подбирается экспериментально.

Для каскадов совпадения более чем по трем импульсам используются либо комбинации двух- и трехимпульсных каскадов совпадений, либо диодные каскады совпадений (рис. 11-95). Достоинство этих каскадов - большая простота и высокая надежность работы, недостаток - сравнительно малое входное сопротивление схемы, в результате чего часто требуется применение дополнительных согласующих трансформаторов или катодных повторителей.

Для схемы совпадения по s импульсам необходимо такое же количество диодов. Амплитуда выходного импульса почти равна амплитуде наименьшего из всех одновременно поступающих на вход импульсов. Параметры схемы (рис. 11-95) выбираются из условий: Rd R, £>[/и.макс, где t/и.макс - амплитуда наибольшего из поступающих на вход импульсов.

При подаче каждого из s импульсов соответствующий диод запирается. Но если хотя бы один из диодов остается открытым (например, поступающий на него импульс не перекрывается во времени с остальными импульсами), то образуется делитель, состоящий из резистора и внутреннего сопротивления открытого диода. Вследствие выполнения неравенства Ro R выходное напряжение изменяется незначительно. В

Рис. П-95. Схема трехим-пульсного каскада совпадений иа диодах.

/, 2, 3 - входные импульсы.

случае иодачи одновременно всех импульсов адение напряжения на одном из диодов (именно том, на который поступает наименьщий из импульсов) будет небольшим и напряжение на выходе (аноде этого диода) будет удерживаться близким к напряжению на его катоде, т. е. равным амплитуде указанного импульса.

Если на схему поступает одновременно S-1 импульс, то все диоды, за исключе- ием одного, того, на который не подан импульс, окажутся запертыми. Выходное напряжение в результате этого возрастет от

£(/?д + /?)

величины Ын = --г;-ДО величины

sRo + д + Е ----где /? - сопротив-

Ro + /?д + э

ление отпертого диода, bl Rg =

R + Rbho

-сопротивление параллельного соединения из R и выходного сопротивления генератора при отсутствии импульса /?бнО-

При подаче на вход одновременно совпадающих во времени s импульсов различной амплитуды все диоды будут заперты, за исключением того, на который поступает импульс наименьшей амплитуды Уи.мин. Выходное напряжение при этом

+ i/и.

Ro + Rk + Rs

~ f и-мнн ~Ь

-Г ~*-и.мин, Ro

где Ra - сопротивление параллельного со-единения т R п сопротивления генератора j?eh в момент действия импульса.

R + Rb

Если импульсы имеют одинаковую амплитуду Ua, ТО выходное напряжение будет

близким к Ua.

За характеристику качества работы каскадов совпадения принимают коэффициент отбора

отб-

Здесь Д р=и8-Ын - рабочий перепад напряжения, равный разности между выходным уровнем Us при одновременном поступлении всех S импульсов и начальным уров нем Ын, когда импульсы на схему не подаются;

Дып=Ыг 1-Ын - паразитный перепад, равный разности между выходными напряжениями при одновременном поступлении S-1 импульса и начальным уровнем.

Для ламповых каскадов совпадений можно добиться очень большого коэффициента отбора: /Сотб-* .

Для диодного каскада совпадение по .!Г импульсам

Кспб

s- I

sRo + Rk + RsI

£ (s-1) (Ro+Rs + /?д) (R + /?д)

~ + - £(-1)(/? + /?д)

Для повышения коэффициента отбора отношение RoIR выбирают возможно более высоким, т. е. Ro > R.

Диодный каскад совпадения можно осуществить и для совпадения по отрицательным импульсам. Для этого достаточно изменить на обратную полярность подключения диодов и источника питания. Из-за паразитной емкости выходные импульсы не сохраняют прямоугольной формы, а сглаживаются. Чем больше Е и меньше Ro, тем действие паразитной емкости проявляется слабее, т. е. тем короче фронт и срез выходного импульса.

Кодообразователи и кодовые селекторы групп импульсов. Импульсы можно объединять в группы, наделяя группы различными признаками с целью дальнейшей селекции по этим признакам. Такое объединение является разновидностью кодирования. Поэтому группу, наделенную такими признаками, можно назвать кодовой или просто кодом. В практике широко используются кодовые группы, в которых отдельные импульсы группы разнесены на заданные ко-

довые временные интервалы. Группа из s импульсов содержит s-1 кодовый интервал: tl, 4> -, ts-i. Указанное кодирование часто применяют, например, на передающей стороне в многоканальных импульсных связных станциях, в радиотелеметрических устройствах и др. На приемной стороне производится селекция групп импульсов по

Рис. П-96. Схема кодообразователя для трехимпульсного кода с подачей импульсов в различнее точки линии. В исходном режиме лампа заперта смещением -Е.

Ь JUUL

Рнс. 11-97. Схема кодообразователя трехимпульсного кода со съемом импульсов с различных точек линии.

этим временным интервалам, так что импульсы, имеющие одни и те же интервалы, проходят через соответствующие им селекторы, поскольку каждый селектор пропускает только те импульсы, для которых временные интервалы соответственно равны заданным tl, ti, ts-i.

Наиболее употребительны двух- и трех-импульсные кодовые группы.

Для получения кодовых групп используются импульсные кодообразова-тели, состоящие из устройств временной задержки (искусственные линии задержки) и суммирующих элементов.

На сетку предварительно запертой лампы трехимпульсного кодообразователя (рис. 11 -96) поступает положительный импульс. Возникающий в результате этого импульс на катодном сопротивлении Rk подается одновременно в три точки А, В, С линии задержки, расположенные на требуемых временных интервалах ti, t, считая от конца линии соответственно. Для исключения отражений от концов линия должна быть согласованной, т. е. нагруженной на сопротивление, равное волновому, Rk=Rb=V-

Импульс с точки / проходит на выход без задержки, импульс с точки 2 приходит к. концу линии (выходу) через время ti, а импульс с точки 3 - через время ti + ts. В результате образуется требуемый трехим-пульсный код. Резисторы в цепях диодов - выравнивающие; они предназначены для компенсации затухания в линии, которое испытывают импульсы 2 и 3. Диоды Д1 и-Дг - развязывающие; они препятствуют обратному прохождению распространяющихся по линии импульсов.

Рис. 11-98. Декодирование трехимпульсноге кода а -схема: б -диаграммы работы; щ, щ. Kg-напряжения на 1, 2 и 3-й сетках лампы.

В другом трехимпульсном кодообразо-вателе (рис. И-97) импульсы с катодного-повторителя через разделительный конденсатор Ср поступают иа нагруженную волновым сопротивлением W линию задержки-ЛЗ. С точек А, В, С линии импульсы снимаются через развязывающие диоды Ди Дч,. Дз на суммирующую нагрузку Rk > Точки А, В, С располагаются на расстояниях, соответствующих временным интервалам tl и 2 соответственно. Как и в предыдущей схеме, здесь могут использоваться резисторы для выравнивания амплитуд импульсов (последние могут различаться вследствие затухания в линии). Вместо катодных повторителей в обеих схемах могут-использоваться усилители с лампами или-, транзисторами.

Кодовые селекторы пропускают только те группы импульсов, для которых времен-
