Рис. 20-41. Последовательность микроминиатюризации на примере

триггера.

а - ламповый вариант на обычных деталях; б - транзисторный вариант на малогабаритных деталях; в - вариант с использованием микротраизисторов и микродеталей; г - вариант с пленочными элементами.

Дальнейшее увеличение плотности монтажа можно получить, используя различ- ные эффекты твердого тела. Представление о конструктивном выполнении всех Последовательных ступеней микроминиатюризации дает рис. 20-41, а численные данные по компоновочным характеристикам - табл. 20-6.

Таблица 20-6

Плотность укладки элементов микросхем

20-9. КОМПОНОВКА УСТРОЙСТВ УПРАВЛЕНИЯ И КОНТРОЛЯ

Визуальные индикаторы

Индикаторы могут выполняться в виде светофоров, светопланов (ЭЛТ) и различных шкал.

Светофоры дают информацию в виде наличия или отсутствия цветового сигнала. Применяют следующие цвета: красный, желтый, зеленый и белый. Синий цвет применяют реже, так как глаз малочувствителен к нему и обычные индикаторные

лампочки не дадут дОс+а-точной яркости. Колпачки светофоров имеют круглую или йрямо)гольную форму с гладкими или многограи-ньши линзами диаметром 8-30 При большом количестве ламп их надо группировать, располагая особо важные лампы на более видных местах или снабжая дополнительными черными поясками на линзе.

Примеры различных светопланов показаны на рис. 20-42. Яркость индикаторных ламп должна быть вдвое выше яркости фона (панели), а сама панель должна быть темных тоиов. Для повышения надежности индикации следует применять мерцание с частотой 3-10 гц при длительности вспышки около 0,05 сек. Ни в коем случае нельзя применять короткофокусные линзы, которые могут сфор- мировать луч, слепящий оператора. Светопланы (индикаторные трубки и кинескопы) могут иметь различную развертку, которой и определяется форма обрамления. При этом для индикаторов типа А не следует брать отношение ширины экрана к высоте более 3: 1, для индикаторов с растровой разверткой - более 1 : 0,72. Рамка шириной до 20% от площади экрана увеличивает контрастность изображения. При работе с разными условиями освещенности и для светофоров и для светопланов следует применять регулировку яркости изображения (сигнала). Для индикаторных трубок целесообразно применение поляризационных перекрещенных фильтров (рис. 20-43).

Если основной вид айпаратуры в комнате составляют индикаторы кругового обзора, то освещенность помещения следует выбирать на уровне 0,1 лк. Трубки типа 13ЛМ и 13ЛО следует располагать на расстояниях около 500 мм от глаза оператора. Наиболее важный индикатор должен быть расположен непосредственно перед глазами оператора. При разных положениях оператора положение индикаторов должно соответствовать рис. 20-44.

Шкалы могут быть выполнены в виде комбинации дисков с цифрами (счетчики), в виде различной формы плат (круглых, прямоугольных и т. п.) с индикаторными устр.ойствами в виде подвижных или неподвижных указателей (стрелок). Требования к цифрам, знакам, рискам и указателям следующие: форма цифр и букв должна быть простой, без завитушек и раз-нотолщинности. Для цифр рекомендуется отношение ширины к высоте от 1:3 до 2 : 3, а для букв - около 1:1. Рекомендуе-

1301

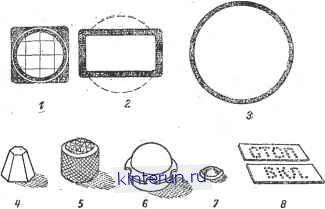

Рис. 20-42. Различные виды обрамления светопланов и светофоров.

/ - для малогабаритной осциллографической трубки; 2 - светоплан с неполностью исполь: уемой пов рхнос ью экрана; 3 - обрамление осциллографической трубки большого диаметра; 4 - светофор с многогранным колпачком; 5 - со стеклянной граненой линзой в металлической оправе; 6 -с закругленным пластмассовым колпачком и пояском для удобства ввертывания; 7 - гладкая молочная лииза телефонного типа; S - прямоугольные табло с подписями или без них.

мые соотношения между расстоянием видения и высотой знаков приведены в табл. 20-7. Если до шкалы расстояние менее 3 м, то расстояние между десятичными рисками

Глаз vnepamcpa

-Два перекрещенные поляризаиденны$ фильтра.

Индикаторная тщВка

Рнс. 20-43. Устройство для создания на экране индикаторной трубки необходимого контраста изображения и фона.

ДОЛЖНО быть.не менее 10-12 мм при толщине рисок не менее 0,12-0,15 мм. При увеличении расстояния видения до 6-7 м расстояние между рисками должно быть не менее 18-20 мм. Толщина рисок, соответствующих десяткам, берется в пределах 0,9-1 мм, пятеркам - 0,75-0,8 мм и единицам - около 0,65 Удобство считывания показаний зависит в большой степени и от выбранных цифровых прогрессий. Оценка применяемых цифровых прогрессий дана в табл. 20-8. Чем быстрее отсчет, тем меньше должно быть делений. Применение рисок более длинных, чем сказано выше.

Рис. .20-44. Расположение индикаторов и размеры пультов при различных положениях оператора: стоя (й), сидя (б) и для обоих случаев (в).

может вызывать появление стробоскопического эффекта. При хорошей освещенности рекомендуются черные риски и знаки на белом фойе. При плохой освещенности лучшие результаты можно получить при использовании белых или краснЫх знаков на черном фоне. Толщина линий знака в первом случае берется 1:6, а во втором случае 1 : 7 или 1 : 8 по отношению к высоте. Виды шкал с применением счетчиков, формы указателей и,различных шкал показаны на рис. 20-45. Расстояние между плоскостью шкалы и указателем должно быть минимальным, а сам указатель должен быть таким, чтобы ошибка из-за параллакса была минимальной. При расположении шкалы под панелью в окошке должно быть видно не менее двух оцифрованных делений либо полностью одно й два частично. Если шкалы располагаются выше или ниже линии

330 V 30

300 X

Рис. 20-45. Различные шкалы и указатели. а - непадвижная шкала с перемещающимся по кругу указателем; б - вращающаяся шкала с не-псдвижным указателем; в - скрытая под панелью шкала (обозначения нео6хо,димо нанести так. чтобы в окне было видно не менее двух и не более трех групп знаков) ; г - шкала мно-гсдиапазонного радиовещательного приемника: над левой ручкой помещена шкала угла поворота магнитной антенны, рядом находится глазок индикатора настройки, по бокам нижней шкалы расположены окошки для указания поло-

жения регуляторов

тембра; б - шкала двухдиапазоиного приемника;

1 II At

е -указатель и размеры между рисками шкал.

зрения, ТО необходимо выполнять знаки с уширениями, чтобы видимое изображение знака было неискаженным. Комбинированные индикаторы с несколькими стрелками не должны иметь общего центра (как у часов), если измеряемые величины не связаны друг с другом.

Таблица 20-7

Размеры знаков в зависимости от расстояния видения

Таблица 20-i Цифровые прогрессии для шкал

Слуховые индикаторы

Для раздельного восприятия сигналов нескольких громкоговорителей их надо располагать по окружности с шагом не менее 30° и на уровне ушей оператора. Индивидуальная регулировка громкости должна находиться в пределах 6-10 дб, чтобы не заглушить по ошибке передачу до нуля.

Головные телефоны укрепляются на металлическом или ременном оголовье, которое

имеет регулировки положения телефонов. Проводку шнуров необходимо выполнять так, чтобы не было лишних перекрещиваний их перед оператором. Малогабаритные телефоны, вкладываемые в ухо, можно использовать только при индивидуальной подгонке и при незначительной длительности работы, так как они сильно раздражают слуховой проход и требуют специальной гигиенической обработки. Преимущество применения остеофо-нов заключается в возможности одновременного восприятия сигналов через кости черепа и через уши. Их укрепляют на оголовье из стальной ленты, так чтобы корпус остеофона касался сосцевидного отростка позади уха. Микрофон для держания рукой должен иметь удобную форму. Кнопку его включения следует располагать под большим

или указательным пальцем. Миниатюрные микрофоны удобно располагать на кронштейне перед ртом.

Если в одном помещении располагается несколько микрофонов и громкоговорителей, то необходимо принять меры по предотвращению акустической обратной связи. Ларингофоны укрепляются на шее, они нечувствительны к внешним акустическим шумам и воспринимают только вибрации

Рис. 20-46. Головки рычагов для безошибочного тактильного распознавания.
