голосовых связок. Для получения наибольшей отдачи необходимо предусмотреть возможность перемещения их на креплении, чтобы подобрать наивыгоднейшую точку на Шее. Ввиду большой чувствительности кожи шеи ларингофоны должны иметь хорошую электрическую изоляцию.

Распознавание некоторых ручек управления человек производит на ощупь, используя тактильную чувствительность. При легком прикосновении к кожному покрову возникает чувство прикосновения, а при более сильном - чувство давления за счет возбуждения так называемых тактильных точек. Формы головок рычагов, которые-различаются только за счет тактильной чувствительности кожи ладоней, показаны на рис. 20-46. Эти формы должны быть положены в основу конструкции ручек управления.

Двигательный аппарат человека и компоновка различных регулировок

За компоновочную модель берут человека ростом 168 см с гармоничной конституцией тела (рис. 20-47). Расположение раз-

компоновке основные зоны расположения регулировок должны находиться на уровне опущенной, полусогнутой и вытянутой руки (рис. 20-49).

Рис. 20-47. Модель оператора в Vse натуральной величины для выполнения компоновочных работ рабочего места оператора.

й - в собранном виде: б - элементы.

ЛИЧНЫХ органов управления и контроля должно соответствовать рабочему положению оператора. При этом надо помнить следующее. Расстояние от плечевого шарнира до центра сжатой ладони - около 700 мм. Зоны расположения регулировок должны соответствовать размерам, приведенным на рис. 20-48. При более тесной

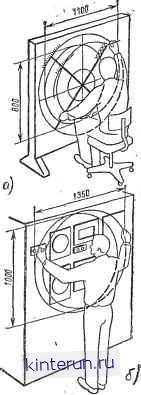

Рис. 20-48. Рекомендуемые зоны расположения регулировок при положении оператора сндя (и) и стоя (6).

Рис. 20-49. Основные зоны регулировок для правой руки оператора при их расположении на уровне сидения, плеча и вытянутой руки.

Очень важным элементом рабочего места оператора является стул, размеры ц форма которого должны соответствовать приведенным на рис. 20-50.

При большом количестве приборов они могут располагаться так, как показано на рис. 20-51. Для удобства разделения различные приборы можно компоновать на па-

Рис. 20-50. Размеры стула оператора и его расположение перед пультом.

нелях разного цвета или оттенка, с разными углами наклона или объединять их рамками.

Минимальные размеры ручки при захвате ее двумя пальцами должны быть в пределах 8---10 мм. При более четком Фикси-

Рис. 20-51. Расположение большого количества различных приборов на пульте П-образной формы.

ровании положения ручки диаметр надо увеличить до 10-20 мм, а при значительном моменте -до 30-40 мм. Для ручек с большим моментом или для тонкой регулировки диаметр увеличивают до 50-70 мм. При диаметрах 100 мм и более удобнее применять штурвалы.

Ручки для переноски приборов должны иметь ширину не менее 80-100 мм. При небольшом весе прибора и узкой панели можно ставить ручки шириной 40 мм. Максимальный диаметр трубы, охватываемой рукой, 50 мм, минимальный - около 15 мм. Усилия, развиваемые руками, лежат в пределах от 590 до 1 480 н (при длительной нагрузке). Кратковременные усилия двумя руками достигают 981 н (в рывке).

Разновидности различных педалей и их особенности ясны из рис. 20-52. Усилия, развиваемые ногой при наличии опоры и одном нажатии достигают 685 н. При дли-

Рнс. 20-52. Нажимные (/. 2. 3) и поворотные (4) педали.

Рнс. 20-53. Рычажные переключатели.

а - маломощного тумблера; б - мощного тумблера; в - телефонного переключателя иа три положения (угол а должен быть около 30°).

тельных воздействиях усилия нажатия с опорой достигают 177 н и без опоры 98 н.

Руки быстрее движутся по горизонтали, чем по вертикали. Правой рукой удобнее двигать в горизонтальной плоскости против часовой стрелки, а левой - по часовой. Непрерывные движения могут совершаться быстрее, чем прерывистые. Максимальные дрожания руки (тремор) соответствуют углам перемещения 135 и 315°. Время реакции движением на какой-либо внешний раздражитель - порядка 0,2-0,3 сек и сильно зависит от возраста и тренировки оператора. Самые точные движения сопровождаются наименьшими усилиями (паль-

Рис, 20-54, Различные виды ручек.

а - трапециевидная; б - слоевая; в - клюрик ; г - ромбическая; д - сплюснутая; е - круглая .для подстроечного элемента; ж -с фиксацией положения; з - сдвоенная для двух регулировок (например, верхняя ручка - алая - для регулировки громкости, а нижняя - большая - для настройки или для поворота магнитной антенны): и - для переключателя с указателем положения; к - ручка со шкалой (лимб).

а/ б) в) е)

Рис, 20-55. ГолоЕзш кнопок.

а - для измерительных приборов; б - для пусковых устройств; е - для пультов управления магнитофонов и переключателей диапазонов; г - для пёреключате-чей с поступательным двииением головки.

цы). Движения с большими усилиями не имеют высокой точности.

Рукоятки различных тумблеров и рычажных переключателей (рис. 2Q-53) имеют диаметр 4-8 мм. Длина ручки 15- 30 мм, в углублении может находиться све-томасса. Для телефонных ключей величина переключающего момента лежит в пределах 0,5-1 н см, у тумблерор на мощности до 200 вт - 1-5 н- см и на мощности до 1 ООО вт - 10-30 н см. Угол отклонения от нейтрали должен быть порядка 30°.

Различные виды ручек приведены иа рис. 20-54. Кнопки используются для включения контрольных цепей, сигнализации, включения или переключения. Различные виды кнопок показаны на рис. 20-55.

Оптимальные условия среды

Работоспособность человека очень сильно зависит от условий окружающей среды. Наибольшее значение имеют: освещенность, цветность, акустические шумы И механические вибрации, атмосферное давление, температура- и влажность воздуха. При различном характере работ освещенность может изменяться в пределах от 5 до 1 ООО лк. Для освещения помещений, где находится радио- и электронная аппаратура, можно рекомендовать 100 лк (при применении

ламп накаливания) и 400 лк (при применении люминесцентных ламп). Большое значение имеют цветность помещения и оборудования, выбор соответствующих форм, гармонически связанных друг с другом и с их цветовым решением. Рекомендуется, чтобы потолок отражал 80-907о падающего на него света, стены 50- 60%, панель 15-20% и пол 15- 30%. Поэтому для потолка рекомендуются белые и очень светлые кремовые, серые и желтые тона; для стен =- желтые, салатовые, светло-голубые и серые, для панелей и пола - темно-серые, темно-красные и коричневые.Теплые тона создают ощущение бодрости (крарчый, оранжевый и желтый), а холодные (синий, зеленый и фиолетовый) - ощущение покоя. Совместное, применение теплых и холодных тонов может вызвать впечатление растерянности и беспокойства. Сложность этих вопросов требует привлечения для их решения художника-конструктора соответствующей специализации.

Очень велико воздействие на работоспособность оператора акустических шумов. Оно проявляется в снижении производительности труда, притуплении остроты зрения, снижении внимания и замедлении различных реакций на внешние раздражители. В лабораторных помещениях уровень шума не должен превышать 40-45 дб, а в производст-веннь1х - 80-90 дб. Допускается кратковременное повышение уровня шума до 120 дб (на время ие более 1-2 мин).

Собственная резонансная частота тела, головы и органов брюшной полости лежит в пределах 6-9 гц. Предельная амплитуда вибрации, выносимая- человеком, в зависимости от частоты, колеблется от 0,01 до 0,06 мм.

Изменение атмосферного давления в пределах 800-600 мм рт. ст. для большинства людей проходит безболезненно. Работа в горных условиях на высоте 4 000- 5 000 м требует соответствующей акклиматизации. Быстрый переход из среды с одним значением давления в другую может вызвать кессонную болезнь и другие нарушения нормальной жизнедеятельности.

Нормальное функционирование человека возможно только в сравнительно узкой области температур. Зонами комфорта в зимних условиях принято считать температуры в пределах от 17 до 21° С, а в летних условиях - от 18 до 24° С. Относительная влажность при этом должна быть в пределах от 30 до 70%. Кратковременно человек может переносить температуру до 50 и, даже 70° С при этом он совершает значи-
