тивности дросселя и паразитных емкостей на нижних частотах спектра можно пренебречь.

Подбором величины индуктивности дросселя Др2 можно менять резонансную частоту образуемого в анодной цепи колебательного контура и тем самым осуществлять

J- +1бое +г5№

*16Св -1-2508

Рис. 15-33. Схемы ламповых видеоусилителей.

с - с простой коррекцией; 6 - со сложной коррекцией.

7 Мгц

Рис. 15-34. Формирование частотной характеристики видеоусилителя.

подъем усиления в нужной части спектра усиливаемого сигнала.

В схемах видеоусилителей щироко применяется так называемая сложная схема коррекции, в которой используются два и более корректирующих дросселя (рис. 15-33,6). Соответствующей настройкой каждого из дросселей можно получить равномерную частотную характеристику в достаточно щирокой полосе частот (рис. 15-34). Резисторы /?2> щунтирующие дроссели, снижают добротность корректирующих колебательных контуров, улучщая равномерность частотной характеристики.

При однокаскадном видеоусилителе видеодетектор работает при больших напряжениях, имеет лучшую амплитудную характеристику и позволяют передавать постоянную составляющую телевизионного сигнала. lc; iQnT

В двухкаскадном видеоусилителе из-за наличия между каскадами разделительной емкости постоянная составляющая на вход второго каскада не проходит. Это приводит к нарушению зависимости средней яркости воспроизводимого на экране изображения от освещенности объекта передачи. Для устранения этого недостатка в двухкаскад-ньгх видеоусилителях обычно применяется восстановление постоянной составляющей с помощью диода, включаемого параллельно входу второго каскада.

Каждый каскад видеоусилителя изменяет полярность видеосигнала на обратную. Следовательно, на выходе однокаскадного видеоусилителя полярность видеосигнала будет противоположна той, которую имел этот сигнал на выходе детектора. Двух- каскадный видеоусилитель полярность ви- деосигнала не изменяет.

Для изменения полярности сигнала на выходе видеоусилителя необходимо изменить полярность включения диода в детекторном каскаде и соответственно изменить режимы работы ламп каскадов видеоусилителя или же, не меняя полярности включения диода, подать сигнал на катод трубки.

При расчете видеоусилителя (однокаскадного) с простой схемой коррекции определяются: сопротивление анодной нагрузки, величина корректирующей индуктивности и коэффициент усиления.

Сопротивление нагрузки Аа.н нескорректированного видеоусилителя при заданной полосе пропускания может быть определено из выра.жения

1000

где /?а.н-в кож, Са-в пф, - в Мгц.

В скорректированном видеоусилителе сопротивление нагрузки Rz.K определяется соотношением

1 ООО

i?a.K-B/a.h-B 2яСаЛ/

где В - коэффициент, показывающий, во сколько раз может быть увеличена нагрузка каскада при коррекции усилителя с сохранением полосы пропускаемых частот нескорректированного видеоусилителя.

Величина коэффициента В зависит от добротности колебательного контура, образованного в анодной цепи лампы индуктивностью дросселя и паразитной емкостью С д. Из условия получения наименьших частотных и фазовых искажений усиливаемого сигнала добротность контура в1ь1бирают равной 0,6, при этом В- 1,66.

Если считать, что полоса частот усиливаемого сигнала должна быть равной 5 Мгц, то значение нагрузочного сопротивления скорректированного видеоусилителя можно определить из следующего выражения:

а.к - >

где Са-паразитная емкость конденсатора в анодной цепи усилителя, пф.

Индуктивность корректирующего дросселя в микрогенри при этом должна составлять

1000

Коэффициент усиления видеоусилителя с простой схемой коррекции будет:

Ко = SRs.K = 52 -~-, La

где S - крутизна лампы, ма/в;

Са- паразитная емкость в анодной цепи лампы, пф.

Транзисторный видеоусилитель

Видеосигнал на выходе детекторного каскада достигает 1 в, а для нормальной модуляции луча кинескопа необходимо иметь видеосигнал с размахом 25-60 в. Отсюда транзисторный видеусилитель должен иметь коэффициент усиления порядка 25-60.

Помимо усиления сигнала, транзисторный видеоусилитель обычно вырабатывает напряжения для регулировки усиления, яркости и контрастности, а также может усиливать сигналы разностной частоты для подачи их на УПЧ канала звукового сопровождения.

Для того чтобы выполнить указанные функции, транзисторный видеоусилитель должен иметь два каскада: предварительный и выходной (оконечный).

Предварительный каскад, часто называемый каскадом согласования, должен согласовать вход видеоусилителя с выходами сопротивлением детекторного каскада для получения лучшего коэффициента передачи, иметь низкое выходное сопротивление для согласования с низкоомным входом оконечного каскада, иметь высокий коэффициент усиления при необходимой ширине полосы пропускания.

Предварительный каскад чаще выполняется по схеме с общим коллектором. В этом случае он имеет сравнительно большое входное и низкое выходное сопротивления. Такой каскад при включении его в схему слабо шунтирует своим входом нагрузку детектора и хорошо согласуется по выходу с низкоомными входами оконечного каскада.

У каскада с общим коллектором входное и выходное сопротивления могут быть определены из следующих приближенных выражений:

где Р - коэффициент усиления транзистора по току при малых входных сигналах;

/?и- сопротивление нагрузки в цепи эмиттера;

Яд- сопротивление нагрузки видео-детектора.

Отсюда следует, что для каскада предварительного усиления следует использовать транзистор с большим коэффициентом Р, работающий при малом токе базы.

Значения величин Rbx и /?вых в каскаде с общим коллектором мало зависят от частоты усиливаемого сигнала, поэтому удается легко получить достаточно широкую полосу пропускания каскада без введения дополнительной коррекции. Кроме того, предварительный усилитель с общим коллектором имеет лучшую температурную компенсацию и, что особенно важно, передает сигнал с входа каскада на его выход без изменения полярности. В предварительном каскаде ви-цеоусилителя используются транзисторы с граничной частотой 30 Мгц.

Оконечный каскад транзисторного видеоусилителя работает в особых условиях. С его выхода должен сниматься видеосигнал большого уровня. Поэтому в таком каскаде используется транзистор, допускающий высокое значение напряжения и.э. Кроме того, этот транзистор должен иметь повышенную мощность рассеивания на коллекторе.

Для получения большого выходного напряжения оконечный видеокаскад иногда выполняется на двух транзисторах по двухтактной схеме. Один из этих транзисторов работает как обычный усилитель, а иа втором выполняется самобалансирующийся фазоинверторный каскад. Выходной сигнал Б этом случае снимается с коллекторов обоих транзисторов. В двухтактном оконечном видеокаскаде могут использоваться транзисторы с меньшим (в 2 раза) значением допустимого напряжения (Укэ- Однако в последнее время применяются преимущественно однотактные выходные каскады как более простые, вносящие в усиливаемый сигнал меньше искажений. В таких каскадах используются транзисторы, напряжение питания которых составляет С/к.э-ЮО в. Оконечный каскад видеоусилителя при этом обычно выполняется по схеме с общим эмиттером, что позволяет получить в нем широкую полосу пропускания (применяя корректирующие элементы) и необходимое усиление сигнала по напряжению и мощности.

Видеосигнал с выхода оконечного каскада может подаваться на вход кинескопа непосредственно или же через переходный конденсатор большой емкости. В последнем случае теряется постоянная составляющая видеосигнала и ее необходимо искусственно восстанавливать во входной цепи кинескопа.

В выходном каскаде видеоусилителя с общим эмиттером для хорошей температурной стабилизации в цепь эмиттера включается большое сопротивле;ние, шунтированное конденсатором сравнительно большой емкости.

Сопротивление нагрузки Rn выходного каскада видеоусилителя зависит от уровня сигнала, который нужно подавать на модулирующий электрод кинескопа, нтирины полосы пропускания каскада и допустимой мощности рассеивания транзистора. Увеличение Rh приводит к умеиьщеншо мощности рассеивания на транзисторе, но вместе с тем уменьщается полоса пропускания каскада из-за влияния входной емкости кинескопа.

Наименьщее значение сопротивления нагрузки /?н.мнн каскада по схеме с общим эмиттером с учетом максимальной мощности рассеяния Ямакс транзистора определяется по формуле

Ru.K

. €т hdeo Sememvpa

где и-напряжение источника питания.

Полоса пропускания каскада без коррекции составит;

где С - паразитная емкость, шунтирующая сопротивление нагрузки /?н (в основном входная емкость кинескопа).

Для расширения полосы пропускания каскада в его коллекторную цепь включаются элементы высокочастотной коррекции, а в эмиттер-ную цепь - элементы низкочастотной коррекции (обычно термоста-0илизирующее сопротивление в цепи эмиттера, шунтированное конденсатором, служит элементом низкочастотной коррекции) .

Вследствие того что параметры транзисторов зависят от частоты усиливаемого сигнала, в оконечном каскаде иногда применяют специальную коррекцию. Например, в цепь базы транзистора каскада с общим эмиттером включается индуктивность, которая вместе с большой входной емкостью транзистора образует последовательный контур, способствующий подъему частотной характеристики каскада в области верхних частот.

Коэффициент усиления по напряжению рыходного каскада видеоусилителя приближенно определяется по формуле

(i?s + s) °

где - сопротивление резистора в цепи эмиттера транзистора;

j\ Гэ - внутреннее сопротивление эмит-терного перехода.

Обычно rs<Rs, поэтому /С=?н ?э-Последнее выражение определяет по существу усиление всего видеоусилителя, так как усиление предварительного каскада, выполненногопо схеме с общим коллектором, примерно равно единице.

В выходном каскаде видеоусилителя можно использовать транзистор типа КТ601А {п-р-п). Предельные значения электрических параметров транзисторов KT60IA следующие: мощность, рассеиваемая транзистором, Як.макс =0,5 вт; ток коллектора /л.макс =30 ма; ток базы /б.макс= =30 мка; напряжение коллектор - база к.б=100 в; напряжение эмиттер-аза Us.6 =2 в.

В двухкаскадном транзисторном видеоусилителе с эмиттерным повторителем выходной видеосигнал на входе имеет обратную полярность по отношению к входному сигналу, поступающему с нагрузки детекторного каскада. Нужная полярность видеосигнала достигается в этом случае сменой полярности включения диода детекторного каскада или же использованием в качестве модулирующего электрода в кинескопе катода или сетки.

При подаче видеосигнала на катод кинескопа модуляция электронного луча оказывается более эффективной, а требуемый раз-

0 +

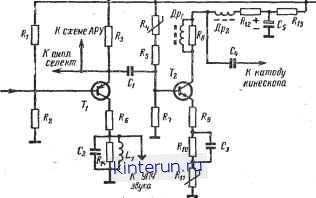

Рис.. 15-35. Схема видеоусилителя телевизора Юность .

мах видеосигнала при том же токе луча несколько меньше, чем при модуляции на сетку кинескопа.

В качестве примера рассмотрим двухкас-кадную схему видеоусилителя транзисторного телевизора Юность (рис. 15-35). Предварительный каскад его собран на транзисторе ГТ313А (i) по схеме с общим коллектором.

В коллекторную цепь транзистора Ту включен резонансный контур LjCsRh, настроенный на разностную частоту 6,5 Мгц. Сигнал, снимаемый с этого контура, подается на базу транзистора каскада УПЧ сигналов звукового сопровождения.

С эмиттера транзистора Ту снимаются сиг-
