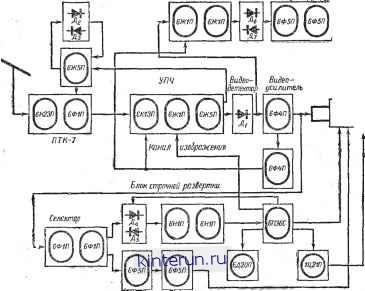

Автоматическая электрика Радиопередающие устройства запереть, а в другой интервал времени - отпереть подаваемым на вход сигналом. Видеосигнал, подаваемый на вход амплитудного селектора на транзисторе, должен иметь такую полярность, чтобы транзистор отпирался при прохождении синхроимпульса. Следовательно, если на вход селектора подается видеосигнал положительной полярности, как это происходит в ламповом амплитудном селекторе, то в каскаде необхо- Кадровые синхроит. Строчные сиихроиып. --0 + Рис. 1S--68. Транзисторная схема выделения и разделения синхроимпульсов. димо Применить транзистор типа п-р-п, а при отрицательном видеосигнале транзистор типа р-п-р. Для устойчивой синхронизации режим работы транзистора амплитудного селектора должен быть таким, чтобы синхроимпульс отделялся от видеосигнала (видеосигнал не должен проходить в канал синхронизации) и ограничивался с двух сторон. Ограничение сверху достигается из-за насыщения транзистора, а снизу - из-за отсечки коллекторного тока. Транзисторный амплитудный селектор выполняется обычно по схеме с общим эмиттером. Для задания требуемого режима транзистору используются цепи автоматического или фиксированного смещения. Иногда применяются цепи комбинированного смещения, т. е. фиксированного и автоматического, как это сделано в схеме на рис. 15-58. Постоянное (фиксированное) напряжение смещения подается на базу транзистора через резистор Rz, а автоматическое смещение образуется цепью R2C2. На рис. 15-58 показана схема разделения синхроимпульсов, состоящая из интегрирующей {R5, Rs, Cs, Се) и дифференцирующей {R4C4) цепей. В практических схемах, как правило, используются двух- и трехзвенные интегрирующие цепи. Постоянная времени каждот го их звена примерно равна 100 мксек. (i?== 1--33 ком; С0,1 -т- 0,003 мкф). Величина емкости конденсатора дифференцирующей цепи зависит от выходного сопротивления каскада амплитудного селектора. Она может выбираться в пределах от 0,001 до 0,01 мкф. Обычно после амплитудного селектора на транзисторе для усиления и дополнительного ограничения синхроимпульсов включается -один или несколько каскадов усиления. Эти каскады, кроме того, уменьшают влияние генераторов развертки на работу видеоусилителя и дают возможность лучше разделить кадровые и строчные синхроимпульсы. При наличии усилителей синхроимпульсов амплитудный селектор выполняется чаще по схеме с общим коллектором. Скорость переключения транзистора в амплитудном селекторе небольшая, поэтому для хорошей формы (крутого фронта) выходных синхроимпульсов .в этом каскаде могут использоваться обычные высокочастотные транзисторы с граничной частотой 2 Мгц. Требуемая мощность рассеивания транзистора амплитудного селектора невелика, так как при работе транзистор значительное время заперт. Для нормальной работы амплитудного селектора на его вход нужно подавать видеосигнал с небольшим размахом (~ 1 в), что является существенным преимуществом транзисторного селектора перед ламповым. В транзисторных телевизорах синхронизация генератора строчной развертки производится только с помощью системы автоматической подстройки частоты и фазы (АПЧ и Ф). Это необходимо потому, что используемые в строчной развертке транзисторы, в особенности наиболее мощные из них, имеют значительное время переключения, обусловливающее при импульсном методе синхронизации большой (~ 5 мксек) сдвиг изображения на экране кинескопа по-горизонтали. При инерционной системе синхронизации (АПЧ и Ф) указанный сдвиг устра-Н!яется. В схеме с раздельным усилением кадровых и строчных синхроимпульсов (рис. 15-59) , От В. У. X-f- Кадровые , ; тхроимпульш ![]() К АПЧ и Ф- Рис. 15-59. Транзисторная схема раздельного усиления синхроимпульсов. амплитудный селектор выполнен на транзисторе 7 а усиление кадровых синхроимпульсов производится каскадом на транзисторе 7 2. Строчные синхроимпульсы усиливаются двухкаскадным усилителем (транзисторы 7 з и Г4). Особенность оконечного каскада на транзисторе Г4 состоит в том, .что с его выхода снимаются биполярные синхроимпульсы строк, которые подаются в систему АПЧ и Ф, Унификация схем и конструкций телевизоров Повышение качества и надежности телевизоров привело к необходимости унификации многочисленных схем блоков и конструкций, разрабатываемых различными предприятиями. В результате для телевизоров П1 и П классов были разработаны варианты унифицированных конструкций, по которым и выпускаются телевизоры с кинескопами разных типов и разных названий. Унифицированные телевизоры имеют надежную констртсцию, минимальные габариты и вес, хороший доступ к монтажу, облегченный тепловой режим и высокие эксплуатационные параметры. Этот телевизор рассчитан на массовый выпуск по наиболее передовой технологии производства с применением максимальной механизации и автоматизации процессов сборки и настройки. Применение кинескопов взрывобезопасной констркции позволило использовать всю полезную площадь экрана для формирования изображения. Иат/1 звука- ![]() £мк кадраЬйjiasSepmKU . Рис. 15-60. Фуикциоиальиая схема унифицированных телевизоров типов УНТ-47 и УНТ-59. Основные электрические параметры таких телевизоров: яркость не менее 100 нит; чувствительность, ограниченная шумами, не хуже 80 мкв; чувствительность по тракту звука - не хуже 50 мкв; избирательность по каналу несущей частоты-1,5 и -1-8 Мгц от несущей изображения - не менее 40 дб; среднее звуковое давление на расстоянии 1 м от телевизора 6 бар; ширина полосы звукового сопровождения 100-10 000 гц; напряжение на выходе канала изображения поддерживается в пределах 3 дб при изменении входного напряжения от 0,25 до 50 мв; нелинейные искажения растра по горизонтали 12, пр вертикали 9%; размеры из обр а жения стабилизир ованы. Функциональная схема унифицированного телевизора приведена на рис. 15-60. Блок переключателя телевизионных каналов (ПТК-7) выполнен способом печатного монтажа и печатных контуров и имеет автоматическую подстройку частоты гетеродина. В блоке применены две лампы:-6Н23П и 6Ф1П. Вход блока рассчитан на кабель с волновым сопротивлением 75 ом. На входе блока применены полосовой фильтр и режекторный контур. Связь входа ПТК с антенной - емкостная. Усилитель высокой частоты блока выполнен по каскадной схеме. Во всем диапазоне принимаемых частот применена емкостная нейтрализация. В анодной нагрузке УВЧ применен полосовой фильтр, причем на 1-5-м каналах связь кондуктивная (настройка производится емкостью), а на 6- 12-м каналах связь емкостная (настройка производится индуктивностями). Гетеродин собран на триодной части лампы 6Ф1П по схе-ме емкостной трех-г-СП точки. Автоматиче-- ~jl екая подстройка его -[м частоты осуществля-ется электрически с помощью варикапа, работающего в режиме запирания. Варикап изменяет частоты гетеродина не менее чем на 3 Мгц при из-Ч менении управляюще- го напряжением в пределах 0,5-13 в. Смеситель выполнен на пентодной части лампы 6Ф1П. Нагрузкой смесителя служит трехкон-турный фильтр. Фильтр настроен на стандартные промежуточные частоты 31,5 и 38 Мгц. Канал изображения, выполнен в виде отдельного функционального узла, включает трехкаскадный усилитель промежу- точной частоты, выполненный на лампах 6К13П, 6Ж1П и 6Ж5П (первый каскад охватывается напряжением АРУ), видеодетектор, видеоусилитель - на пентодной части лампы 6Ф4П; ключевая .схема АРУ - на триоде лампы 6Ф4П и дискриминатор системы автоматической подстройки частоты гетеродина - на лампе 6Ж5П. Высокие требования по избирательности и качеству изображения определили выбор схемных решений в канале изображения. В первом каскаде применена дифференциально-мостовая схема фильтра, позволяющая получать при достаточно хорошем подавлении частоты несущей звука соседнего канала незначительные искажения амплитудно-фазовых характеристик внутри полосы пропускания. Дополнительно связанный с этим фильтром режекторный контур ослабляет сигнал звукового сопровождения собственного канала. Общая частотная характеристика УПЧ формируется полосовыми фильтрами. Во втором каскаде связь между контурами полосового фильтра критическая, а в первом и третьем - выше критической. Ослабление частоты несущей изображения соседнего канала осуществляется с помощью режектор-ного контура, включенного во второй каскад усилителя. Чтобы частотная характеристика усилителя не изменялась от изменения напряжения АРУ, в катодную цепь первой лампы УПЧ введена отрицательная обратная связь. Во втором и третьем каскадах осуществлена нейтрализация проходной емко-, сти ламп по мостовой схеме. Баланс моста достигается выбором емкости развязки в экранной сетке лампы. С последнего каскада УПЧ снимается напряжение промежуточной частоты для схемы дискриминатора автоматической подстройки частоты гетеродина. Этот каскад-вьшолнен по рефлексной схеме на лампе 6Ж5П. Работает он как усилитель промежуточной частоты и как усилитель постоянного тока. Управление частотой гетеродина достигается с помощью цепи из последовательно соединенных конденсатора и управляющего нелинейного сопротивления (взри-стора), подключаемой параллельно колебательному контуру гетеродина. С изменением сопротивления варистора изменяется вносимая в контур емкость. Управляющий элемент включается в диагональ моста, образованного внутренним сопротивлением лампы (усилителя постоянного тока), анодной нагрузкой и делительной цепью, включающей варистор. Сигнал промежуточной частоты с третьего каскада УПЧ поступает на видеодетектор, выполненный на диоде со сложной схемой коррекции. С видеодетектора снимается сигнал УПЧ звукового сопровождения. Видеодетектор связан с усилителем гальванически, благодаря чему постоянная составляющая сигналов изображения проходит на видеоусилитель. Последний собран на лампе 6Ф4П со сложной схемой коррек- ции в цепи нагрузки. Коррекция по обратной связи- в цепи катода осуществляется путем шунтирования е-адкостью катодного сопротивления только на высоких частотах, что уменьшает время нарастания. Полоса пропускания видеоусилителя составляет 5 Мгц. Регулировка контрастности не влияет на амплитудно-частотную характеристику видеоусилителя и привязку уровня черного. С видеоусилителя через цепь ограничения тока луча видеосигнал подается на кинескоп, а также на селектор синхроимпульсов и ключевую схему АРУ. Ключевая схема автоматической регулировки усиления выполняется на триоде лампы 6Ф4П с применением диода задержки АРУ для блока ПТК. Режим лампы АРУ может регулироваться так, что при отсутствии видеосигнала регулировочное напряжение отсутствует. Блок звукового сопровождения включает два каскада усилителя разностной частоты на лампах 6Ж1П, детектор отношений и двухкаскадный усилитель низкой частоты на лампах 6Ф5П. Первый каскад УПЧ звука имеет на выходе полосовой фильтр, являющийся одновременно режекторным контуром (6,5 Мгц) в схеме видеодетектора. Нейтрализапия проходной емкости лампы в каскаде осуществлена по мостовой схеме. Второй каскад УПЧ звука работает в режиме ограничения. Такой режим позволяет повысить ограничивающие свойства каскада в отношении амплитудных изменений входного сигнала ввиду того, что реально детектор отношений полностью не подавлйет амплитудной модуляции входного ЧМ сигнала. Необходимые избирательность и коэффициент усиления в УПЧ звукового тракта (при полосе частот около 200 кгц) достигаются применением полосовых фильтров. Для устранения возможных перегрузок первый каскад УПЧ охватывается напряжением АРУ. Двухкаскадный усилитель низкой частоты с глубокой обратной связью, с плавной регулировкой тембра по высоким и низким частотам отвечает требованиям на звуковые параметры телевизора П класса. На входе УНЧ предусмотрено подключение двухречевой приставки, позволяющей прослушивать звуковое сопровождение передач на одном из двух языков. Вход УНЧ рас-. считан на работу как на громкоговоритель, так и на головной телефон.- В блоке развертки смонтированы: селектор синхроимпульсов, усилитель кадровых и строчных синхроимпульсов, схема инерционной синхронизации строчной развертки, задающий генератор строчной развертки, задающий генератор и выходной каскад кадровой развертки. Амплитудный селектор, выполненный на лампе 6Ф1П (пентод), имеетна входе для защиты от импульсных помех малой длительности параллельную RC-пепь. Триодная часть лампы используется для усилителя синхроимпульсов и работает с анодно-катодной нагрузкой для получения
|
