£гр .

info

Ci =

2nV2foZ,

Сз = C5 =

2n/oZrp lO .

C4 =

0,75n/ Zrp 10

infoZ,

3nfoZrp 106

nfoZrp

где L - индуктивность дросселя фильтра, гн;

С - емкость конденсатора фильтра, мкф;

fo - частота раздела, гц; Zj.p - полное электрическое сопротивление звуковой катушки громкоговорителя или звуковых катушек группы громкоговорителей на частоте раздела, ом.

Приведенные выше формулы основаны на предположении, что полное электрическое сопротивление звуковых катушек громкоговорителей или групп громкоговорителей, работающих в различных каналах, одинаковое. Если же эти сопротивления различны, их нужно уравнять с помощью согласующего трансфор.адатора или автотрансформатора, коэффициент трансформации которого определяют из выражения

где и Zb- полные электрические сопротивления нижнечастотного и верхнечастотного громкоговорителей или группы громкоговорителей, ом.

Одна из возможных схем включения согласующего трансформатора при подключении его к верхнечастотным громкоговорителям показана на рис. 14-6, г.

Катушки дросселей фильтров желательно выполнять без стальных сердечников, так.как применение их хотя и уменьшает габариты дросселей, но из-за нелинейности намагничивания сердечника увеличивает ко-, эффициент нелинейных искажений. При включении последовательно со звуковой катушкой громкоговорителя сопротивление потерь обмотки дросселя должно быть в 10- 15 раз меньше полного электрического сопротивления звуковой катушки. Когда дроссель включен параллельно громкоговорителю, сопротивление его обмотки должно быть в 10-15 раз больше полного электрического сопротивления звуковой катушки громкоговорителя.

В разделительных фильтрах можно использовать конденсаторы любого типа.

В большинстве случаев применяют бумажные конденсаторы на малое рабочее напряжение (до 100 в). Однако, когда емкость конденсаторов фильтра должна быть большой, применение бумажных конденсаторов может оказаться невозможным из-за больших габаритов. В этом случае можно воспользоваться электррлитическими конденсаторами, применив униполярное их включение (рис. 14-6, (Э). При таком включении емкость каждого конденсатора должна быть в 2 раза больше расчетной.

Озвучивание помещений

Звуковую (акустическую) мощность Р {вт) воспроизводящей установки, работающей в закрытом помещении (предполагая однородное распределение плотностей звуковой энергии по помещению), находят из выражения

.lO-v.

р - эффективное значение звукового

давления установки, н/м; V - объем помещения, м; Т - среднее стандартное время реверберации, сек.

Звуковоспроизводящую установку, состоящую из акустической системы и усилителя, конструируют с учетом особенностей конкретного помещения, т. е. его объема и акустических свойств.

Наибольшая мощность потребуется для воспроизведения музыкальных оркестровых передач.

Электрическую мощность установки, учитывающую к. п. д. громкоговорителей, можно определить по той же формуле, добавив

WD SOD ЗСОм

Рнс. 14-7. График зависимостн времени реверберации от объема помещения.

В знаменатель дроби значение к. п. д. громкоговорителей. Выпускаемые отечественной промышленностью электродинамические громкоговорители диффузорного типа, предназначенные для установок массового пользования, имеют к. п. д. от 1,5 до 2,57о. Поэтому при определении электрической мощ-

ности в формулу следует подставить нижний предел к. п. д. громкоговорителей.

Зависимость оптимального времени реверберации от объема помещения показана на графике на рис. 14-7.

14-3. ОСОБЕННОСТИ РАДИОВЕЩАТЕЛЬНОГО ПРИЕМНИКА С АМПЛИТУДНОЙ МОДУЛЯЦИЕЙ

В настоящее время радиовещание осуществляется на длинных, средних и коротких волнах методом амплитудной модуля- ции и на ультракоротких волнах методом частотной модуляции.

В зависимости от диапазона волн и метода модуляции выбирается функциональная схема приемника и схемы основных узлов (входа, преобразователя частоты, усилителя промежуточной частоты и детектора).

Современные приемники второго и первого классов, кроме диапазонов ДВ, СВ и KB, имеют также и УКВ диапазон с частотной модуляцией. Это требует введения в

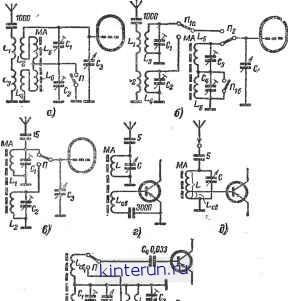

Рис. 14-8. Схемы включения магнитных антенн.

а - последовательно с катушками входного контура- б-вместо катушек входного контура; в - катушки магнитной антенны одновременно являются входным контуром; г - магнитная антеннй с индуктивной связью с транзистором; д - магнитная антенна с автотрансформаторной связью с-транзистором; е - на стержне магнитной антенны расположен входной контур только одного диапазона.

схему ,и конструкцию специфических изменений, которые будут рассмотрены в § 14-4.

Входные устройства с магнитной антенной

Магнитная антенна состоит из стержня магнитодиэлектрика с высокой магнитной проницаемостью (чаще ферритового) и намотанной на нем катушки индуктивности. Магнитная антенна применяется во всех малогабаритных и переносных транзисторных приемниках, а также в стационарных ламповых приемниках как дополнительная антенна для приема с меньшим уровнем помех местных или мощных радиостанций, работающих в длинно- и средневолновых диапазонах. Уменьшение уровня помех объясняется тем, что магнитная антенна обладает ярко выраженной направленностью действия (диаграмма направленности имеет вид восьмерки) и слабой восприимчивостью к помехам в ближней зоне, причем наибольшая громкость приема будет в том случае, когда плоскость намотки витков катушки антенны перпендикулярна направлению на радиостанцию.

Обычно катушка магнитной антенны используется в качестве индуктивности входного контура. В ламповых приемниках магнитная антенна может включаться последовательно с катушкой контура входной цепи (рис. 14-8, а), вместо катушки контура входной цепи (рис. 14-8,6) или сама служить катушкой контура входной цепи (рис. -14-8, в). В транзисторных приемниках применяют автотрансформаторную связь (рис. 14-8, д) или используют специальную катушку связи 1св (рис. 14-8, г).

В настоящее- время широкое распространение получила схема входной цепи малогабаритного транзисторного приемника, показанная на рис. 14-8, е. Она отличается от предыдущих схем тем, что на стержне магнитной антенны расположены катушки контура входной цепи только одного диапазона (обычно средневолнового) Ii и катушки связи с базой транзистора LcBi. При приеме радиостанций, работающих в другом (например, длинноволновом) диапазоне, во входной контур включается катушка индуктивности I2. а связь с базой транзистора осуществляется через катушку связи icB2. При этом катушка магнитной антенны Ц подключается к отводу от катушкн L2 и служит ненастроенной антенной. Такое построение входной цепи с магнитной антенной упрощает ее изготовление и настройку, а также позволяет легко получить требуемую полосу пропускания входной цепи.

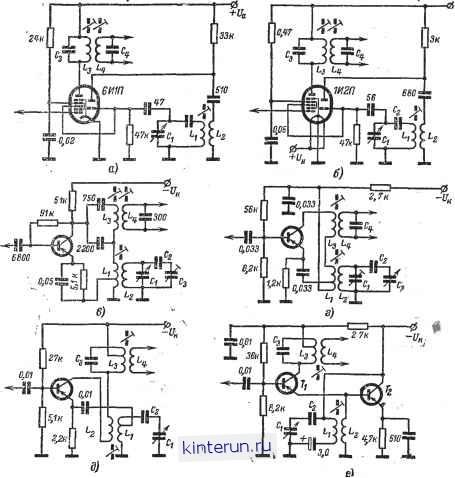

Рис. 14-9. Схемы преобразователей частоты.

с -на радиолампе с подогревным катодом; б-на батарейной радиолампе; в, г, и б--на одном транзисторе; е - на двух транзисторах.

Преобразователи частоты

В ламповых радиовещательных приемниках почти исключительно применяются преобразователи частоты, построенные на одной лампе - триод-гептоде (рис. 14-9, а н б). Гетеродинную часть каскада в этом случае выполняют по схеме с индуктивной обратной связью.

В транзисторных приемниках наибольшее распространение получили схемы преобразователя частоты, работающие на одном транзисторе (рис. 14-9, в, г и д). В этих схемах напряжение сигнала от принимаемой радиостанции подается в цепь базы транзистора, а напряжение сигнала от местного гетеродина вводится в цепь эмиттера. Такая схема преобразователя частоты обладает достаточной стабильностью и эффективностью. Следует, однако, отметить, что пре-

образование сигнала осуществляется на криволинейном участке характеристики транзистора, т. е. при небольшом коллекторном токе. Стабильная работа местного гетеродина, наоборот, происходит при сравнительно большом токе в цепи коллектора. Удовлетворяя этим противоречивым требованиям, приходится подбирать какой-то промежуточный режим работы транзистора в преобразовательном каскаде, но при этом неизбежно возникают нелинейные искажения.

Поэтому преобразователи частоты, построенные на одном транзисторе, целесообразно применять только в простых малогабаритных приемниках, рассчитанных на прием радиостанций в длинноволновом и средневолновом диапазонах.

От указанных выше недостатков свободен каскад преобразования частоты, собран-
