нитные проволока, диски, листы. Скорость движения носителя записи не обязательно должна быть постоянной - требуется лишь сохранять приблизительное равенство скоростей записи и воспроизведения. Диктофоны бывают с малым (до 15 мин) и большим (несколько часов) временем непрерывной записи. Первые используют в качестве носителя записи магнитный диск и магнитный лист (иногда непрерывный), вторые - магнитную ленту и магнитную проволокл\ 6. Разновидностью диктофонов являются так называемые звуковые блокноты - портативные аппараты для записи на магнитную ленту или проволоку с автономным питанием и смонтированным внутри микрофоном. Размер их не превышает, размеров коробки от папирос, масса - 1 Kt.

Видеомагнитофоны

Видеозапись. Видеозаписью называется запись видеоинформации, получаемой методами телевидения. Сигналограмма с видеозаписью называется видеограмм ой.

Обычно запись сигналов изображения производится одновременно с записью сопровождающего звука. В этом случае получают видеофонограмму. В настоящее время для видеозаписи применяют главным образом магнитную систему записи; соответствующие аппараты называются видеомагнитофонами.

Главная трудность магнитной видеозаписи заключается в необходимости запи-

Рис. 16-77. Использование строчной записи в видеомагнитофоне.

1 - вращающийся блок магнитных головок; 2 - двигатель вращающегося блока головок.

сать и воспроизвести очень широкую полосу частот от 50 гц до 6 Мгц, соответствующую современному телевизионному стандарту. Для записи сигнала 6 Мгц необходима скорость записи 30-40 м/сек. При такой скорости длина волны записи, соответствующая колебаниям, близким к низкочастотной границе названной выше полосы, будет очень велика (более 0,5 м), что практически делает невозможным их воспроизведение с помощью магнитных головок нормального размера. Частотные искажения при непосредственной записи сигналов 50 гц- 6 Мгц огромны, а их коррекция практически неосуществима из-за фазовых искажений. Поэтому во всех аппаратах магнитной видеозаписи применяют частотную модуляцию видеосигналом вспомогательного сигнала, в результате которой спектр сигнала

сдвигается в область высоких частот. ЧМ сигнал записывается на ленту, и трудности воспроизведения низкочастотных составляющих, таким образом, устраняются. При воспроизведении ЧМ сигнал демодулируется.

Для того чтобы достичь высокой скорости записи при умеренной скорости ленты, во всех видеомагнитофонах применяют наклонно-строчную запись с помощью вращающегося блока магнитных головок (рис. 16-77). Сопровождающий видеосигнал звук записывается продольно со стороны одного из краев магнитной ленты.

Элементы конструкции. В зависимостн от количества магнитных головок во вращающемся блоке различают и конструкции видеомагнитофонов. Наиболее распространены четырехголовочные аппараты американской фирмы Ампекс. Четыре головки используются и в отечественном видеомагнитофоне Кадр . Запись видеосигналов произБодится на ленте шириной 50,8 мм, движущейся со скоростью 39,7 см/сек, четырьмя головками блока, вращающегося со скоростью 15 ООО об/мин. Расположение и размеры дорожек записи показаны на рнс. 16-78. Ширина строчки записи 0,25 мм. шаг строчек равен 0,4 мм. Там же показаны дорожки звукозаписи и записи управляющего i игнала; последний используется при воспроизведении

-Мбажение мнты

50,8мм

Шгмм Щ51ММ

I.ISmm §/J.03mm i.51jkm Wmm

О.ОО

Рис. 16-78. Расположение дорожек записи вндеофо-иогра-ммы.

J дорожка записи звукового сопровождения; 2 - строчки видеозаписи; S - дорожка записи режиссерских пояснений; 4 - дорожка записи управляющего сигнала.

ДЛЯ автоматического регулирования скорости ленты с тем, чтобы избежать искажения изображения вследствие временных ошибок.

Каждая строчка видеозаписи содержит информацию 18 телевизионных строк. Магнитные головки ферритовые с наконечниками из алфенола (Ю-16). Эти же головки используются и при воспроизведении. Относительная скорость движения головок и ленты (скорость записи и скорость воспроизведения) равна 41,4 м/сек. Лентопротяжный механизм видеомагнитофона трехмоторный (четвертый двигатель - блока головок), имеет сложную систему авторегули-ровки скорости.

При двухголовочиой конструкции вращающийся блок содержит две диаметрально противоположные головки, каждая из которых наносит на магнитную ленту строчку записи, содержащую информацию одного полукадра изображения. Угол наклона строчки намного меньше, чем при четырехголовочной записи.

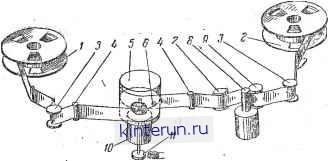

Рис. 16-79. Одноголовочный способ видеозаписи.

У и 2 - подающая и приемная катушки; 3 - обводные ролики; ? - направляющие; 5 - направляющий барабан; 6-вращающийся диск с магнитной головкой; 7 - узел магнитных головок для записи звука и управляющего сигнала: 8 - ведущий двигатель; 9 - прижимный ролик; 10 - двигатель вращающейся головки; II - датчик управляющих снг-

налов.

В одно Г ОЛ О в Очной конструкции (рис. )6-79) лента оборачивается во время движения вокруг гладкого направляющего барабана, разделенного на две части. В щели между ними помешен вращающийся тек с одной магнитной головкой, которая немного выступает за поверхность барабана и касается ленты, нанося на нее строчки записи.

Запись звука и управляющих сигналов, а также система авторегулировкй скорости ленты при одно- и двухголовочном способе видеозаписи принципиально те же, что и при четырехголовочном способе [Л. 33].

на магнитную ленту, кроме звука, записывается сигнал (пилот-тон), вырабатываемый датчиком в кинокамере. Частота пилот-тона определяется скоростью движения кинопленки и при номинальном ее значении выбирается равной 24, 25 или 50 гц. Если кинокамера имеет синхронный двигатель, питаемый от сети переменного тока, то последняя может использоваться как источник пилот-тона. Пилот-тон может записываться или на отдельной дорожке записи, или добавляться к звуковому сигналу и записываться вместе с ним. В некоторых устройствах пилот-тои предварительно модулирует вспомогательное колебание и потом записывается на ленту; э. д. с. головки при воспроизведении пилот-тона получается в этом случае намного больше.

В последнее время распространение получила запись пилот-тона с помощью специальной магнитной головки, у которой рабочий зазор шириной 0,5 мм расположен вдоль оси ленты (рис. 16-80). Эта головка располагается за головкой, записывающей звук, в направлении движения ленты. Таким образом, пилот-тон записывается поверх фонограм!иы, частично стирая запись

Голодна запиш валот-пона

Го/!о6ка записи зВука -

Магнитная запись в кино и озвучивание диафильмов

Способы, применяемые в кино. Во время профессиональной киносъемки звук записывают на перфорированную магнитную ленту. Благодаря одинаковому Шагу перфорации на носителе звукозаписи и на носителе изображения меЖду ними легко сохраняется нужная синхронность. Если при монтаже изображения удален отрезок между 117-й и 126-й перфорациями (считая от нёчала), то из магнитной ленты удаляется to4Ho такой же участок. После монтажа обе ленты совмещают и с них изготавливают общую копию (готовый кинофильм).

Другой способ синхронной звукозаписи допускает применение при первичной записи неперфорированной магнитной ленты шириной 6,25 мм, которую применяют в обычных магнитофонах. Это так называемый способ пилот-тона . Во время съемки

Рис. 16-ЕО. Запись пилот-тона на магнитной лейте.

звука. Благодаря взаимно перпендикулярным направлениям намагничивания сигнало-грамма пилот-тона не создает помех фонограмме. При воспроизведении пилот-7он используется в качестве источника сигнала, приводящего в движение кинопроектор или чаще синхронный магнитофон с перфорированной магнитной лентой, на которую перезаписывается звук, после чего получается обычная сихронная фонограмма.

Запись звука при любительской киносъемке

По содержанию такая запись представляет собой комментарии автора фильма к событиям, показываемым на экране. Запись

возможна на любом магнитофоне широкого и не будет применения. Во время записи на экран од- ких паузах, повременно проецируется фильм для того, тариев. чтобы комментарии соответствовали сюжету. При воспроизведении это соответствие может нарушиться, так как скорости движения ленты в магнитофонах широкого применения и кинопленки в любительских кинопроекторах изменяются в значительных пределах и могут при воспроизведении существенно отличаться от скоростей при записи.

Для устранения этого недостатка необходимо применять принудительную синхронизацию магнитофона с кинопроектором.

Один из способов синхронизации состоит в том, что в магнитофоне и кинопроекторе устанавливают одинаковые кольцевые ком-мутаторы, приводимые в движение в первом случае магнитной лентой, во втором - кинопленкой (риа 16-81). При номинальных скоро- магнитофон стях ленты и пленки оба коммутатора должны вращаться с одинаковой угловой скоростью. Двигатель кинопроектора устанавливают в режим, при котором скорость

кинопленки выше номинальной, ползунок коммутатора на

происходить на более корот-возможных по ходу коммен-

Измерительные магнитные ленты

Назначение и типы. Измерительные магнитные ленты (измерительные ленты) предназначены для проверки и испытания магнитофонов. Они содержат нормированные записи, позволяющие правильно установить угол наклона рабочих зазоров магнитных головок, определить усиление и частотную

Кинопроектор Б

Рис.

Элентродбигатель кинопроектора

16-81. Схема устройства для синхронизации магнитофона и кинопроектора.

поэтому кинопроекторе опережает ползунок коммутатора на магнитофоне. В момент, когда ползунки одновременно замкнут цепь а - б, двигатель кинопроектора выключится (с помощью реле) и движение кинопленки притормозится ао тех пор, пока ползунок в кинопроекторе не отстанет по положению от ползунка в магнитофоне. Тогда скорость снова начнет увеличиваться и процесс повторится. Всякие изменения скорости ленты в магнитофоне вызывают пропорциональные изменения скорости кинопленки, и синхронность звука с изображением сохраняется удовлетворительно.

Подробности об устройстве синхронизаторов для любительской киносъемки можно найти в литературе [Л. 32].

Озвученный диапроектор. С помощью магнитофона можно воспроизводить предварительно записанные комментарии к диафильму и автоматизировать смену его кад-, ров. Для этого в диапроекторе устанавливают электромагнит, связанный с механизмом, передвигающим кинопленку на следующий кадр. Электромагнит включается от сигналов управления, записанных на магнитную ленту в паузах между комментариями. В качестве таких сигналов могут использоваться и сами паузы, если звуковыми сигналами через полупроводниковый диод запирать лампу, в анодной цепи которой включен исполнительный электромагнит. Выбором постоянной времени в цепи сетки лампы можно достичь такой работы схемы, когда смена кадра будет происходить при паузах, превышающих 1,5-2 сек.

характеристику канала воспроизведения и измерить коэффициент колебаний скорости ленты и коэффициент детонации.

До 1965 г. для магнитофонов, использующих магнитную ленту тиириной 6,25 мм, измерительные ленты выпускались под названиями РТ-76, РТ-38, РТ-19 и РТ-9, в которых цифры означали округленные величины скоростей ленты. С 1965 г. в связи с изменением норм на частотную характеристику канала воспроизведения они заменены измерительными лентами ЛИР. Ниже приводятся их основные технические данные. Измерительные ленты ЛИР различаются по типам, группам и частям.

Тип I предназначен для проверки монофонических магнитофонов с шириной дорожки записи 6,25 мм.

Тип II предназначен для проверки монофонических магнитофонов с шириной дорожки записи 2,5 мм.

Тип III предназначен для проверки стереофонических магнитофонов с шириной дорожки записи 2,5 мм.

Тип iV предназначен для проверки стереофонических и монофонических магнитофонов с шириной дорожки записи 1 мм.

Ширина дорожки записи в измерительных лентах (кроме типа I) делается несколько большей, чем в магнитофонах, для которых они предназначены (рис. 16-82).

В зависимости от скорости движения измерительные ленты разделяются на четыре группы, обозначаемые: 76, 38, 19 и 9. В зависимости от характера записи измерительные ленты разделяются на три части;

часть У - для проверки усиления канала воспроизведения;
