0,02 0,04 0,06 0,08 0,1 0,12 0,14 0,16 0,18 0,2 C,2i 0,24.

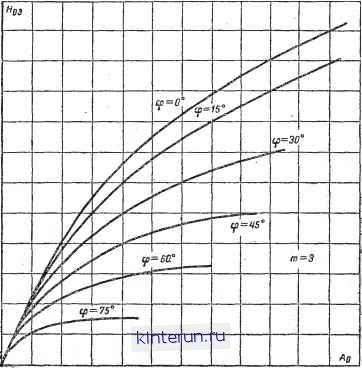

Рис. 17-9. Трафик коэффициента Ноз.

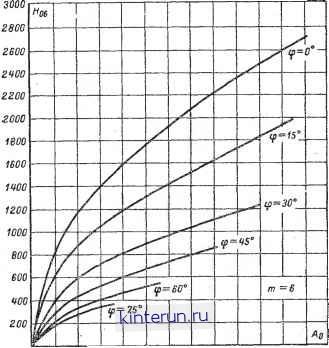

.0 0,004 0,012 0,020 0,028 0,03В 0,044 0,052 Рис. 17-10. График коэффициента Нж-

Определяют э. д. с. фазы вторичной обмотки трансформатора Uzx (табл. 17-2).

По точным формулам определяют обратное напряжение на вентиле t/o6p (табл. 17-2) и проверяют условие

to6p обр.макс-

Определяют действующее значение тока вторичной обмотки /г и тока через вентиль /ц по формулам табл. 17-2.

Определяют импульс тока через вентиль I-m (табл. 17-2) и проверяют условие

*т макс*

Выходную емкость выпрямителя (входную емкость фильтра) Со определяют по формуле

Сс, = -

о (1. 2. 3. 6)

=100

, мкф. (17-9)

Для схемы удвоения напряжения в формулу (17-9) следует подставлять значение Нои тогда эта формула дает значение емкости одного из конденсаторов схемы (Coi или Сог).

Задаваемая в начале расчета величина ро не должна превышать 15%, а также не должна превышать максимально допустимую величину, указанную в ТУ на конденсаторы. С другой стороны, во избежание необходимости применения конденсаторов очень большой емкости рекомендуется выбирать Ро не менее 2-3%.

Рабочее напряжение конденсаторов Со

должно быть не менее чем С/гх К2:ав схеме Ларионова при соединении вторичной

обмотки в звезду-не менее чем 12x16.

При выборе типа конденсаторов следует учитывать зависимость величины емкости от температуры и частоты у электролитических конденсаторов.

Нагрузочную характеристику выпрямителя, т. е. зависимость выпрямленного напряжения от тока нагрузки, рассчитывают по формуле

До = t/ax 12 cos f. (17-10)

Задаваясь различными значениями /о, определяют

Yo = /o

(17-11)

Значения 12 cos i]) находят в зависимости от Yo и ф по графику на рис. 17-11;

подставляя 12 cosi]) в (17-10), находят До для различных значений /о. Для схемы удвоения полученные по формуле (17-10) значения До следует увеличить в 2 раза. Нагрузочная характеристика выпрямителя, работающего на емкость, приведена на рис. 17-12.

Если используются последовательно включенные германиевые или кремниевые диоды, то их шунтируют резисторами (см. условие на стр. 320). Мощность Р выделяемую на сопротивлении г, шунтирующем один диод, определяют по формулам табл. 17-2.

Мощность, выделяемую на вентиле (в прямом направлении), определяют из выражения

(17-12)

О (01 0,02 0,03 0,04 0,05 0,0Ё 0,07 0,08 0,09 0,10 0,11 0,12 0,13 0,14 0,15 0,16 0,17

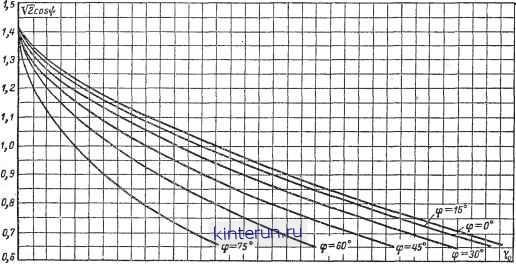

Рис. 17-П. График коэффициента V 2со8ф

Коэффициент трансформации определяют по формуле

(17-13)

где Ui - напряжение на первичной обмотке трансформатора (на фазе первичной обмотки).

Рис. 17-12. Нагрузочная характеристика выпрямителя, работающего иа емкость.

Действующее значение тока первичной обмотки трансформатора h (без учета тока холостого хода) определяют по формулам табл. 17-2. При соединении первичной обмотки в треугольник ток линии равен

Ii\3. При наличии дополнительных вторичных обмоток общий ток первичной обмотки определяют по формуле

Юбщ- h(2) +Л

+ /1(4) +

(17-14)

где /1(2)/i(3) i(4) - - составляющие тока первичной обмотки от второй, третьей, четвертой и т. д. обмоток.

Составляющие тока /юбщ от вторичных обмоток, работающих на выпрямители; определяют по формулам табл. 17-2. Составляющие тока От обмоток накала определяют по формуле

fla = la

(17-15)

Точную величину габаритной мощности трансформатора определяют по формуле

Ргаб =

VAi + VA2 + VAs + VAi+.

(17-16)

где VA - произведение действующих значений напряжения и тока соответствующей обмотки.

Конструктивный расчет трансформаторов (размеры сердечника, число витков обмоток и т. д.) приводится в § 17-3.

Работа выпрямителя на индуктивность

Методика расчета выпрямителей учитывает активное сопротивление и индуктивность рассеяния обмоток трансформатора.

Исходные данные для расчета выпрямителя: выпрямленное напряжение Ео; выпрямленный ток /о; напряжение питающей сети (и число фаз) Uc; частота питающей сети f.

Выбор схемы. Для работы на индуктивность используются следующие схемы выпрямителей (рис. 17-13): двухполупериод-ная (двухфазная), однофазная мостовая (схема Греца), трехфазная, трехфазная мостовая (схема Ларионова),

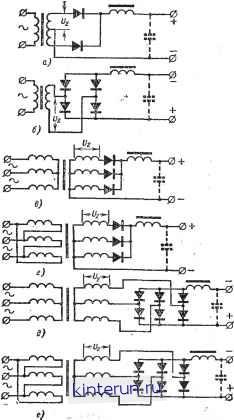

Рис. 17-13. Схемы выпрямителей, работающих иа индуктивность.

Выбор вентилей. Для выбора вентилей определяют значения /ов. обр и т действующие в схеме выпрямителя, по формулам, приведенным в табл. 17-5. При этом в формулу для t/обр подставляют значение 1,1 Ео вместо пока неизвестного значения Еох- После расчета выпрямителя значение to6P уточняется.

Из справочников и таблиц находят значения АЕв для газотронов или Ri для ке-
