К контуру гетеродина

Рис. 14-10. Схема тракта усиления промежуточной частоты транзисторного приемника с фильтром сосредоточенной селекции.

ный на двух транзисторах (рис. 14-9, е). Здесь, транзистор Ti выполняет функцию смесителя, а транзистор Гг - местного гетеродина. Как и в предыдущих случаях, напряжение от местного гетеродина вводится в цепь эмиттера транзистора Ti. Благодаря разделению функций появляется возможность подобрать для каждого транзистора оптимальный режим и добиться высокой стабильности работы преобразователя частоты и малых нелинейных искажений.

Усилитель промежуточной частоты

В ламповых радиовещательных приемниках УПЧ обычно бывает построен по так .называемой схеме с распределенной по каскадам избирательностью. Это означает, что в каждом каскаде имеется избирательный элемент - двухконтурный трансформатор промежуточной частоты, настроенный на выбранную промежуточную частоту (обычно 465 кгц). Количество каскадов, а следовательно, и трансформаторов промежуточной частоты зависит от требуемой избирательности по соседнему каналу и полосы пропускания высокочастотного тракта приемника.

В транзисторных радиовещательных приемниках такое построение тракта УПЧ встречается значительно реже. Объясняется это тем, что в транзисторах возникает внутренняя обратная связь, зависимая от частоты, которая ограничивает устойчивое усиление каскада. Чтобы осчабить или устранить эту нежелательную обратную связь, можно применять схемы нейтрализации.

Однако из-за разброса параметров и изменения их от температуры и режима питания транзисторов цепи нейтрализации требуют индивидуальной подстройки в каждом каскаде, что ограничивает их применение в серийном производстве приемников.

В настоящее время в транзисторных приемниках широкое распространение получила схема усиления промежуточной частоты с применением в первом каскаде фильтра сосредоточенной селекции (ФСС) и с последующим усилением в резистивных или слабоизбирательных каскадах без нейтрализации (рис. 14-10).

В этой схеме транзистор Г, используется в качестве преобразователя частоты. В его коллекторную цепь включен первичный контур LiCs входного трансформатора ФСС. Связь выходного контура ФСС I4C1C с транзистором Т, работающим апериодическим усилителем промежуточной частоты, автотрансформаторная. Третий каскад усиления промежуточной частоты собран по резонансной схеме на транзисторе 7 з со слабоизбирательным фильтром в его коллекторной цепи. Таким образом, в рассматриваемой схеме тракта усиления промежуточной частоты необходимая избирательность достигается в ФСС, а требуемое усиление - апериодическим и слабоизб1!рательными каскадами.

Введение между ФСС и слабоизбирательным каскадом еще резисторного каскада повышает устойчивость всего тракта усиления промежуточной частоты к самовозбуждению, так как любые изменения нагрузочных проводимостей как по величине, так и по знаку не могут вызвать в этом каскаде сдвига фаз, способного создать в нем положительные обратные связи. Кроме того, включение в цепь базы транзистора 7 з активного сопротивления (сопротивление нагрузки резисторного каскада), а в цепь коллектора - слабоизбирательного контура с низким эквивалентным сопротивлением также исключают возможность возникновения самовозбуждения каскада.

В рассматриваемой схеме должны применяться транзисторы с высокой граничной частотой усиления.

14-4. ОСОБЕННОСТИ РАДИОВЕЩАТЕЛЬНОГО ЧМ ПРИЕМНИКА

Для приема радиостанций, работающих в УКВ диапазоне с частотной модуляцией, в современных радиовещательных приемниках применяется отдельное входное устройство (УКВ блок) и совмещенная (комбинированная) схема каскадов промежуточной частоты с частотным детектором.

Входной блок УКВ

Блок состоит из усилителя высокой частоты, преобразователя на одной радиолампе - двойном триоде и собран по так называемой двойной балансной схеме, т. е. с двумя сбалансированными мостами. В диагонали первого моста включены анодный контур усилителя высокой частоты и контур местного гетеродина, чем устранено влияние одного контура на настройку другого. Второй мост предназначен для компенсации отрицательной обратной связи по промежуточной частоте, возникающей через емкость анод - сетка лампы преобразователя частоты. Помимо этого, введение каскада усиления радиочастоты и применение двух сбалансированных мостов уменьшает проникновение в антенну колебаний гетеродина, а отсюда и уменьшает помехи, создаваемые приему радиопередач и телевидения.

На рис. 14-11, и приведена схема вход-

ного УКВ блока радиовещательного приемника высшего класса. Она имеет двухкас-кадный усилитель радиочастоты на лампе 6ФШ и входной контур усилителя радиочастоты по схеме с заземленной промежуточной точкой в емкостной ветви. Кроме того, преобразование частоты производится с использованием второй гармоники гетеродина (контур гетеродина LeCnCiB настраивается на частоты 35,75-40 Мгц). Эти нововведения направлены на уменьшение радиоизлучения колебаний гетеродина, в результате чего в рассматриваемой схеме напряжение частоты гетеродина на зажимах УКВ диполя, мешающее приему радио- и телевизионных передач, не превышает 0,3-0,4 же.

Входной УКВ блок, схема которого приведена на рис. 14-11,6, имеет усилитель радиочастоты, преобразователь частоты (с отдельным гетеродином) и автоматическую подстройку частоты (АПЧ).

Усилитель радиочастоты работает на лампе 6Н14П. Его отличителы-я особенность- наличие сбалансировангого моста, одну диагональ которого составляют входной контур I2C1, а другую диагональ-дроссель Др1 и междуэлектродные емкости лампы JIi. Балансировка моста осуществляется полупеременным конденсатором Сг во время регулировки блока.

Преобразователь частоты построен на лампе 6Ф1П. Функцию преобразователя частоты выполняет пентодная часть этой лампы, а гетеродина - триодная. Здесь также имеется сбалансированный мост, в одну из

ЛрЕЖт

/ с, 2 л,Ент

С6800

к ЧМ детектору

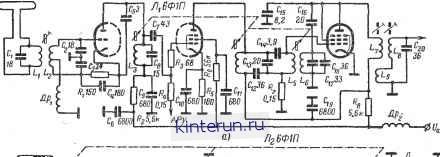

Рис. 14-11. Схемы входных УКВ блоков.

а - с двухкаскадным усилителем радиочастоты; б - с усилителем радиочастоты, построенным по каскодной схеме, отдельным гетеродином и подстройкой частоты.

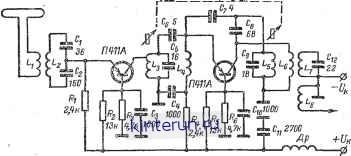

.Рис. 14-12. Схема входного УКВ блока для транзисторного приемника.

диагоналей которого помещен сеточный контур LiCjCCs, а в другую диагональ вводится напряжение от местного гетеродина. Балансировка моста производится полупеременным конденсатором Се при регулировке блока-.

Элементом, управляющим частотой местного гетеродина в схеме АПЧ, является р-п переход кремниевого стабилитрона Д1 типа Д813. Напряжение, запирающее р-п переход диода (порядка 1,7-2 в), снимается с делителя RuRn и подается на диод через резистор R\2. Одновременно с детектора отно-щений через двухзвенный согласующий фильтр RuCw и 15621 подается на диод сигнал ощибки. При уходе промежуточной частоты от среднего значения сигнал ошибки складывается или вычитается (в зависимости от знака расстройки) с запирающим диод напряжением. Так как емкость р-п перехода зависит от напряжения, приложенного к диоду, то этим и осуществляется автоматическая подстройка частоты гетеродина.

Входной УКВ блок для транзисторных приемников может быть построен на транзисторах П411А (рис. 14-12). В этой схеме оба транзистора включены по схеме с общей базой. Режим работы транзисторов стабилизирован путем подачи напряжения на базы транзисторов через делители напряжения R2R3 и RiR.

Местный гетеродин преобразователя частоты выполнен по схеме с емкостной обратной связью. Для компенсации возможного сдвига фаз, возникающего в транзисторах на частотах УКВ диапазона, в цепь обратной связи введен дроссель I4. В коллекторную цепь транзистора 7 2 включен контур leCe, настроенный на промежуточную частоту.

Усилитель промежуточной частоты

В комбинированных АМ-ЧМ радиовещательных ламповых приемниках контуры промежуточной частоты, работающие в различных диапазонах, обычно соединяют последовательно (рис. 14-13, й).

При этом каждый колебательный контур работает только на той промежуточной

частоте, на которую он настроен. Второй контур на работу приемника влияния не оказывает, так как по отношению к рабочей частоте он. сильно расстроен. Однако для большей надежности при работе на коротких волнах и устранения опасности самовозбуждения контур тракта усиления промежуточной частоты, настроенный на неиспользуемую в данный момент промежуточную частоту, -закорачивается переключателем П.

В транзисторных комбинированных АМ-ЧМ приемниках используют тот же принцип построения тракта усиления промежуточной частоты. Однако введение в

к контуру гетеродина

Рнс. 14-13. Схемы комбинированных АМ-ЧМ усилителей промежуточной частоты.

а - для лампового приемника;- б - для транзисторного приемника.

схему приемника фильтра сосредоточенной селекции (ФСС) как основного избирательного элемента в AM тракте несколько видоизменяет и схему тракта усиления промежуточной частоты (рис. 14-13,6). Здесь последовательно включены только катушки связи с транзистором 7 2, а первый контур ФСС и контур промежуточной частоты для УКВ диапазона переключаются. В этом случае преобразователь частоты для AM pa-
