диостанций, выполненный на транзисторе 7 при приеме УКВ ЧМ радиостанций выполняет функцию первого каскада усиления промежуточной частоты, перед которым также может быть помещен ФСС, настроенный на промежуточную частоту УКВ тракта.

Комбинированный АМ-ЧМ детектор

В современных радиовещательных приемниках в УКВ ЧМ диапазоне почти исключительно применяют детектор отношений. Он может быть собран по симметричной или

нУНЧ Сс5В

.КАРУ

Рис. 14-14. Схемы комбинированных АМ-ЧМ детекторов.

а - симметричная на радиолампах; б - несимметричная на диодах и с дополнительной ДНС ячейкой для подавления паразитной амплитудной модуляции.

несимметричной схеме на радиолампах или диодах. Для уменьшения количества детекторов и возможности использования простых электронных ламп (например, 6Х2П) были разработаны специальные комбинированные схемы АМ-ЧМ детекторов. Например, схема на рис. 14-14, а при приеме AM радиостанций работает как обычный диодный детектор. При переходе на прием ЧМ радиостанций она преобразуется в симметричный детектор отношений. Другая схема комбинированного АМ-ЧМ детектора (рис. 14-14,6) отличается от предыдущей тем, что на УКВ ЧМ диапазоне она работает как несимметричный детектор отношений. Еще одна отличительная особенность второй схемы состоит в наличии дополнительной цепочки (MiRiCs) для подавления паразитной амплитудной модуляции. Включение такой цепочки особенно желательно, когда в приемнике не более трех каскадов усиления промежуточной частоты. Объясняется это тем, что для хорошего подавления

паразитной амплитудной модуляции контуры промежуточной частоты (в схеме детектора), должны обладать довольно высокой добротностью. Однако при этом уменьшается линейный участок детекторной характеристики и, как следствие, увеличивается коэффициент нелинейных искажений. Поэтому часто приходится искусственно снижать добротность контуров промежуточной частоты. Чтобы не делать этого, и вводят дополнительную Д/С-цепочку.

Действие этой Д/?С-цепочки основано на изменении эффективного затухания контура при быстром изменении амплитуды входного сигнала. При увеличении входного сигнала ток диода Ml возрастает, но напряжение на конденсаторе и резисторе Ri, запирающее диод, не успевает измениться. В этом случае входное сопротивление цепи диода, шунтирующее контур LC, уменьшается, эффективная добротность этого контура становится меньше и усиление каскада падает. При уменьшии амплитуды входного сигнала, наоборот, ток диода уменьшается, но из-за большого сопротивления Ri конденсатор Св не успевает разрядиться, напряжение смещения на диоде Д1 и его сопротивление остаются большими и шунтирующее действие даС-цепочки уменьшается.

Следовательно, при быстром изменении амплитуды входного сигнала усиление последнего каскада усилителя промежуточной частоты изменяется таким образом, что паразитная амплитудная модуляция ЧМ сигнала подавляется.

14-5. УСИЛИТЕЛИ НИЗКОЙ ЧАСТОТЫ

Низкочастотный тракт современного радиовещательного приемника - сложное устройство, предназначенное для высококачественного воспроизведения звука. Для этой цели разработаны акустические системы, создающие эффект объемности звучания, псевдостереофонического эффекта, а также стереофонического воспроизведения звука. Одновременно с этим появились и новые электрические схемы усилителей низкой частоты, предназначенные для работы с такими акустическими системами.

Двухканальные усилители

Эффект объемности звучания приемника достигается расширением диаграммы направленности излучения акустической системы на верхних звуковых частотах, так как слуховой аппарат человека особенно чувствителен к направленности звуков именно в этой части звукового спектра.

Чтобы расширить диаграмму направленности излучения акустической системы в области верхних звуковых частот, нужно полосу звуковых частот, подводимую к акустической системе, разделить на два канала. В простейшем случае такое разделение

мржет быть произведено на выходе усилителя низкой частоты по схеме на рис. 14-15, а. ромкрговоритель Fpi воспроизводит весь спрктр частот, пропускаемых усилителем, а громкоговорители Грг и Гр - только верхние звуковые частоты. Для этого

-0+и,

0-1-и

специальные меры к снижению индуктивности рассеяния обычно не прихрдится.

Когда оконечный каскад построен по двухтактной схеме, включение выходных трансформаторов можно произвести так, как это показано на рис. 14-15, в.

В схеме с двумя выходными трансформаторами сопротивление нагрузки оконечной лампы на верхних звуковых частотах будет составлено из параллельно включенных первичных обмоток трансформаторов Tpi и Тр2 с сопротивлениями Z и Zz. Распределение мощности между громкоговорителями зависит от соотношения этих ропротввлений. Если Z2 больше то к громкоговорителям верхних звуковых частот Грз и Гр будет подводиться меньшая звуковая мощность. Изменение распределения мощностей между группами громкоговорителей в первую очередь влияет на диаграмму направленности излучения, а следовательно, и на эффект объемности звучания. Равномерное излучение всего спектра звуковых частот зависит от конструктивных особенностей акустической системы и звукового давления примененных громкоговорителей. При этом к громкоговорителям верхних звуковых частот надо подводить в 2-4 раза меньшую мощность, чем к нижнечастотным громкоговорителям.

Наилучшего согласования акустической системы с усилителем низкой частоты можно добиться, если низкочастотный усилитель имеет два оконечных каскада

. I-г-1-Iwi й JU

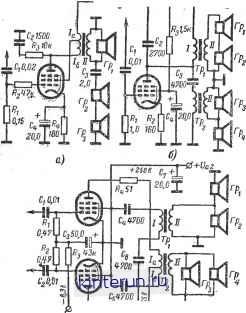

Рис. 14-15. Схемы оконечных каскадов на радиолампе 6П14П с разделением полосы частот на два канала на выходе каскада.

. а-с одним выходным трансформатором; б-с двумя выходивши трансформаторами; в - двухтактная и с двумя выходными трансформаторамк.

емкость конденсатора Сз выбирают с таким расчетом, чтобы резонанс последовательной цепи, составленной из этой емкости и индуктивностей звуковых катушек громкоговорителей Гр2 и Грв, лежал около граничной частоты (частоты раздела между каналами, ко-ую обычно выбирают порядка 1 000-

В другой-схеме (рис. 14-15,6) громкоговорители / рз и Гр воспроизводят верхние звуковые частоты. Первичная обмотка трансформатора Тр2, питающего эти громкоговорители, под1$лючена к аноду оконечной лампы через конденсатор Са небольшой емкости. Разделение частот происходит по тому же принципу, что и в предыдущей схеме. Обычно индуктивность первичной обмотки трансформатора Тр2 бывает в пределах от 0,5 до 1,5 гн. Поэтому для его изготовления можно использовать стальной сердечник небольших размеров. Число витков в первичной обмотке трансформатора также будет небольшим, и принимать какие-либо

Рис. 14-16. Схема выходной части усилителя низкой частоты с двумя оконечными каскадами.

(рис. 14-16), каждый из которых работает в узком диапазоне частот и питает соответствующие группы громкоговорителей.

Хотя приведенные схемы и просты, но они не позволяют полностью достичь наивыгоднейшего разделения каналов и по частоте и по мощности. Поэтому в высококачественных установках разделение каналов производится в каскадах предварительного усиления. Одна из таких схем приведена на рис. 14-17.

Преимущество этой схемы состоит в том, что в каждом канале имеется самостоятельный оконечный каскад. При акустической системе объемного звучания это позволяет не только добиться наилучшего согласования между оконечным каскадом и акустической системой, но и подобрать наиболее подходящую частотную характеристику канала, соответствующую примененным громкоговорителям, путем введения /?С-фильт-ров или частотно-зависимой отрицательной обратной связи.

Во-вторых, при таком разделении полосы частот резко снижаются интермодуляционные искажения, в оконечных каскадах.

В-третьих, наиболее ощутимый эффект объемности звучания может быть достигнут в том случае, когда выбраны правильно мощности, подводимые к отдельным группам громкоговорителей, а если учесть, что основные мощности в звуковом спектре передаются на нижних частотах, то в канале усиления нижних звуковых частот предпочтительнее иметь двухтактный оконечный каскад.

Наконец, в-четвертых, в двухканальном усилителе наиболее просто осуществить регулирование тембра путем изменения усиления соответствующего канала.

К двухканальным может быть отнесен и усилитель низкой частоты для псевдостереофонического воспроизведения музыкальных программ, схема которого приведена на рис. 14-18. В этой схеме эффект псевдостереофонического звучания достигается путем разделения полосы воспроизводимых усилителем звуковых частот на каналы и еще сдвигом фазы в одном из них (в данном случае в канале нижних звуковых частот).

Разделение на два канала производится сразу после регулятора громкости Rs. Верх-

Рис. 14-17. Схема двухканального усилителя низкой частоты с двухтактным оконечным каскадом в канале нижних звуковых частот.

ние звуковые частоты через фильтр RyRsCiCsCe подводятся к управляющей сетке одного из триодов лампы Ль усиливаются ею и через разделительный конденсатор Cie подаются на управляющую сетку оконечной лампы JJz. Нижние звуковые частоты усиливаются другим триодом лампы Л, и через тщательно рассчитанную цепь задержки MpiRisRieCizCis также подводятся К управляющей сетке оконечной лампы. Конденсатор Сц, подключенный к аноду нижнего (по схеме) триода, ослабляет усиление на частотах, превышающих граничную.

На выходе оконечного усилителя также производится разделение полосы звуковых частот, воспроизводимых усилителем, на два

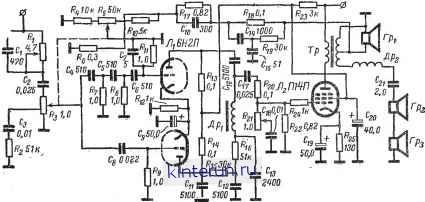

Рис. 14-18. Схема усилителя низкой частоты для псевдостереофонического воспроизведения звука.
