Рнс. 26-23. Функциональная схема электронного коммутатора дешифратора.

ные коммутаторы матричного типа. При использовании в коммутаторе многоступенчатой матрицы необходимое число диодов для образований такой матрицы оказывается меньшим, чем при одноступенчатой, для коммутации того же числа каналов.

Ключевые схемы РТС с ВРК

В электронных коммутирующих устройствах шифраторов и дешифраторов наибольшее применение находят диодные клю-

-<2

иВых

Рис. 26-24. Схемы ключевых устройств

а - в виде двухдиодного элемента И; б - мостовая.

чевые схемы. Ключевая схема (рнс. 26-24, а) представляет собой логический двухдиодный (с двумя входами) элемент И. На один из его входов подается коммутируемое напря-

жение £/ЕХ, а на другой - управляющее напряжение t/ynp с распределителя Сопротивления резисторов схемы и внутренние сопротивления отпертых диодов Ri выбираются из следующего соотношения

#i (Ri + R )

Напряжения, подаваемые на входы схемы, должны удовлетворять неравенству УуПр>сЕХ.макс, где t/вх.макс - максимально возможное входное напряжение. При одновременном воздействии напряжений {/Упр и Свх на выходе ключевой схемы будет появляться напряжение, величина которого будет определяться значением входного напряжения.

Если изменение входного напряжения будет происходить в пределах линейной части характеристики диода, то зависимость между выходным и коммутируемым напряжениями будет линейной.

Ключевая схема на двухдиодном логическом элементе И проста, позволяет получать линейную зависимость выходного напряжения от входного, но может коммутировать напряжения только одной полярности. На рис. 26-24, б приведена мостовая ключевая схема на диодах, которая может коммутировать напряжения различной полярности.

В отсутствие управляющего импульса fynp диоды Дг-Д4 заперты напряжением автоматического смещения £о, образуемым на PC-звене током, протекающим во время действия управляющего импульса. При поступлении управляющего импульса от распределителя все четыре диода отпираются и на выход схемы передается входное напряжение Оъх. С окончанием действия управляющего импульса все диоды запираются напряжением смещения *-E0{EQ>

вх.макс) -

Мостовая ключевая схема обеспечивает хорошую развязку входного, выходного и управляющего напряжений и имеет высокое выходное сопротивление. В случае, когда ключевая схема должна находиться в запертом состоянии долгое время, вместо ав-

тематического смещения применяется источник автономного смещения.

Диоды, используемые в ключевых схемах, должны иметь большое обратное сопротивление, малое прямое сопротивление, стабильную характеристику при изменении внешних условий и малую емкость. Этим условиям удовлетворяют в лучшей степени вакуумные и кремниевые плоскостные диоды.

раз (3-4) превышают максимально возможный интервал между измерительными импульсами (синхронизация паузой между импульсами).

При выборе способа и системы синхронизации руководствуются прежде всего требованием обеспечения высокой помехо устойчивости РТС. Если амплитуда синхронизирующего импульса выбирается больше максимально возможной амплитуды измери-

Синхрпнизируницие импульсы Измерительные импульсы/

Рис. 26-25. Выделение синхроимпульсов, отличающихся от измерительных по дли<

тельности. а - схема: б - временные диаграммы

Работа ключевых схем, использующих триоды (лампы и транзисторы) и мюгосе-точные лампы, основана на запирании анодного тока лампы при одновременном воздействии на один или два электрода (сетки) лампы управляющего и коммутируемого напряжений. Ламповые (транзисторные) ключевые схемы позволяют наряду с коммутацией производить усиление коммутируемых сигналов. Достоинством таких схем являются также малые значения коммутируемых и управляющих напряжений.

Синхронизирующее устройство РТС с ВРК

Для правильного распределения измерительных импульсов на приемной стороне по соответствующим каналам за один цикл опроса (за один кадр) в приемную установку передается один сигнал синхронизации, называемый кадровым маркером (маркером). На приемной стороне синхронизирующие сигналы выделяются из общего сигнала в отдельную цепь и подаются в синхронизатор (управитель), управляющий работой коммутирующего устройства дешифратора.

Для того чтобы синхронизирующие импульсы можно было выделить в отдельную цепь, они обычно отличаются от измерительных по амплитуде или длительности. Иногда синхронизация осуществляется импульсами, имеющими те же параметры, что и измерительные импульсоы, но в этом случае интервалы между ними в несколько

тельных импульсов, то на приемной стороне для их разделения применяют амплитудный селектор (пороговое устройство), реагирующий только на импульсы с амплитудой, превышающей заданный уровень.

Вследствие низкой помехоустойчивости амплитудная синхронизация применяется весьма редко. Низкая помехоустойчивость объясняется тем, что лампа селектора открывается н вырабатывает ложный синхроимпульс всякий раз, когда помеха по уровню превышает порог срабатывания

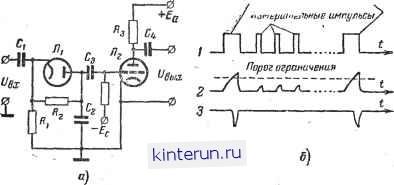

Синхронизация более широкими импульсами достаточно совершенна и широко используется в современных РТС. Синхроимпульсы иа передающей стороне формируются специальным генератором или снимаются со специальной (более широкой) пластины МКУ. На приемной стороне синхроимпульсы легко выделяются устройством, схема которого показана на рис. 26-25, а. На вход подаются положительные синхронизирующие и измерительные импульсы (кривая / рис 26-25,6), поступающие с выхода двустороннего ограничителя. Каждый входной импульс заряжает конденсатор С2 через большое по величине сопротивление Р2. Напряжение, до которого заряжается конденсатор, будет тем выше, чем больше дли- тельиость импульса. В промежутках между импульсами конденсатор сравнительно быстро разряжается через диод и небольшое сопротивление Pi. .

Длительность синхронизирующего импульса обычно выбирается в 3-4 раза больше ширины измерительных импульсов. По-

этому напряжение образующееся на

конденсаторе С2 за время действия синхронизирующего импульса, будет значительно выше напряжения, образующегося за время действия измерительных импульсов (кривая 2).

Подав последовательность импульсов (кривая 2) (рис. 26-25,6) на управляющую сетку лампы Л2, нормально запертую напряжением смещения, и выбрав порог ограничения лампы так, как это отмечено на кривой 2, на резисторе R3 можно выделить только импульс синхронизации (кривая 3).

Синхронизирующее устройство, основанное на использовании широких импульсов обладает высокой помехоустойчивостью. Это объясняется .тем, что импульсы помехи малой продолжительности не вызывают ложных срабатываний селектора. Только импульсы помех с большой длительностью могут нарушить синхронную работу РТС. Значительному повышению помехоустойчивости способствует применение временных селекторов - устройств, пропускающих только импульсы определенной длительности.

Часто для синхронизации используется один импульс и пауза (на ламель коммутатора, с которой снимается синхроимпульс, напряжение не подается), в 3-4 раза большая максимально возможного промежутка между соседними измерительными импульсами. Синхронизирующая пауза между измерительными импульсами формируется в механическом коммутаторе благодаря тому, что на его одну (более широкую) неподвижную ламель напряжение не подается. В результате при прохождении через эту ламель подвижного контакта на выходе коммутатора импульса не появляется и между измерительными импульсами образуется пауза.

В электронных коммутаторах в течение времени, отводимого для передачи паузы из шифратора в передатчик, модулирующее напряжение не подается.

Синхронизирующий сигнал на приемной стороне формируется селекторным устройством, схема которого представлена на рис. 26-26. а.

На управляющую сетку лампы Л1 с выхода ограничителя поступает вся последовательность принятых положительных импульсов. Нормально лампа JIt заперта. В ее анодную цепь включается резистор Pi (2- 3 Мом). В момент прихода первого импульса (кривая /, рис. 26-26. б) лампа Л\ отпирается и конденсатор С, будучи заряженным до напряжения +Еа, быстро разряжается. В результате разряда на сетку лампы Л2 подается напряжение, запирающее эту лампу. При рассмотрении работы схемы следует иметь в виду, что на катод и сетку первой лампы подано отрицательное напряжение.

По окончании первого входного импульса лампа Лг также запирается н конденсатор С начинает медленно заряжаться через резистор Ri. Постоянная цепи заряда С выбирается так, чтобы за время между двумя

измерительными импульсами (кривая /) конденсатор С не успел зарядиться до потенциала отпирания лампы Л2 (кривая 2). Но так как промежуток Д< между последним измерительным импульсом и первым синхронизирующим импульсом СИ следующего тактового периода в 3-4 раза больше максимально возможного интервала между измерительными сигналами, то в соответствии с выбранными параметрами конденсатор С за время успевает зарядиться до потенциала отпирания лампы Л2.

Си СИ

Ш1Ж±

£ напряжение отпираний л2

Рис. 26-26. Выделение синхронизирующей паузы. а - схема; б-временные диаграммы.

Когда лампа Л2 отпирается, на резисторе Ri образуется импульс напряжения (кривая 5, рис. 26-26, б), срез которого соответствует положению синхронизирующего импульса. Положение переднего фронта импульса лампы Л2 в РТС с ФИМ и ШИМ изменяется.

Если выходные импульсы лампы продифференцировать, то образуется последовательность синхронизирующих сигналов (кривая 4).

Следует отметить невозможность сбоя работы приемной установки импульсами помех, действующими между измерительными импульсами, так как временной интервал между ними меньше синхронизирующей паузы. Однако если помеха появляется Немного раньше импульса синхронизации, то на выходе лампы Лг образуется ложный синхроимпульс. В случаях, когда помеха приходит регулярно, нормальная работа РТС нарушается. При непериодическом воздействии помех работоспособность РТС не нарушается.

Недостатком синхронизации с использованием длительного интервала является уменьшение вследствие этого числа каналов РТС.

В РТС в качестве сигналов синхронизации используются также кодовые группы импульсов. Такая кодовая группа состоит из т импульсов, расположенных относительно друг друга на заданных временных интервалах Дгь Д<2. --, Дгт-1 (рис. 26-27, а).

Комбинация временных интервалов между импульсами является характеристикой кодовой группы.
